BB17 BB17-1K-K BB17-2GD Einwegsprag-Backstop-Lager

BB17 BB17-1K-K BB17-2GD Einweg-Backstop-Lager

1. Die BB-Serie Cam Clutch ist für die Installation von Press fit ausgelegt.
2. BB-1K-K und BB-2GD 1K-K-Serie haben einen Schlüssel auf der inneren Rasse. Schlüssel, außer Größe 25 sind
3 BB40-1K-K und BB40-2GD 1K-K nach DIN 6885 hergestellt werden. 1.

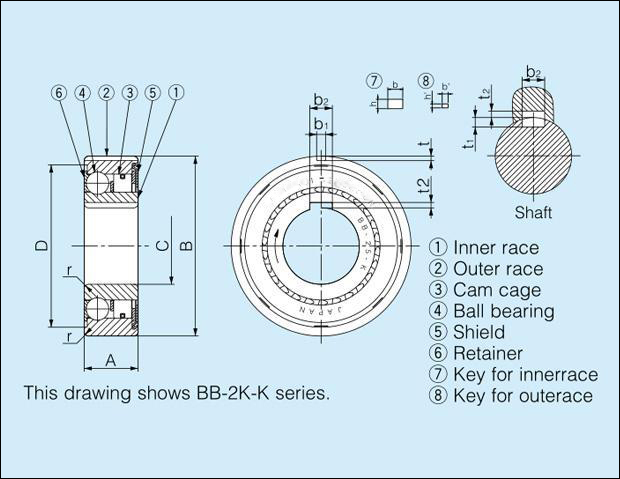

3Die BB-2K-K-Serie verfügt über einen Schlüsselweg sowohl für die innere als auch für die äußere Rasse.
"K-K" bedeutet Schlüssel, die zusammen mit der Cam-Clutch geliefert werden.
4Die richtigen Störungsgrößen an der Welle und dem Gehäuse müssen beibehalten werden, um ein maximales Lager zu erhalten.und der Kupplungsleistung.
5Die Toleranzen der Welle und des Gehäuses für jede Serie sind in der Tabelle angegeben.
6. BB, BB-1K und BB-2K-Clutches, die mit Fett getragen und geliefert werden, sind staubdicht geschützt
gegen Partikel von 0,25 mm und mehr, während BB-2GD- und BB-2GD-1K-Kupplungen 5 mm breiter als der Standard sindBB-Serie, mit speziellen Lippendichtungen für einen wirksamen Schutz vor Staub.
7Der Pfeil auf der inneren Rasse zeigt die Richtung, in der sich die innere Rasse engagiert.

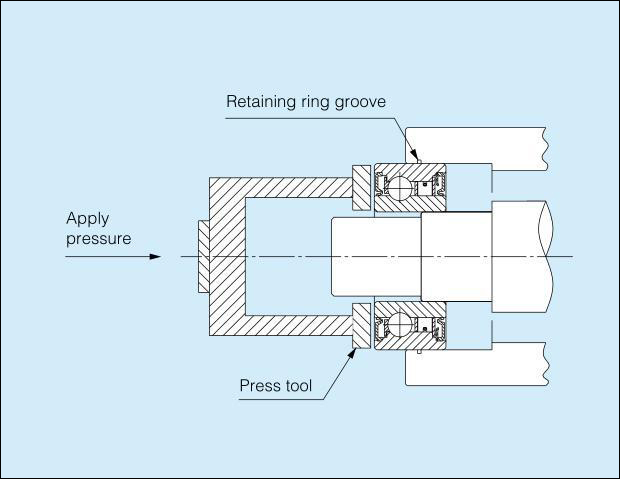

8. Um die Kupplung zu installieren, verwenden Sie ein Druckwerkzeug des entsprechenden Durchmessers, um gleichmäßigen Druck auf das gesamte Gesicht auszuübender inneren und äußeren Rasse.
9.Hämmern oder andere Schläge auf die Kupplung ausüben.
10. Stellen Sie sicher, dass das Gehäuse genügend Festigkeit hat, um dem Druck zu widerstehen, der für die Installation der Presse erforderlich istder Kupplung.
11. Betriebstemperaturbereich: 30 °C bis +100 °C (für Temperaturen, die diesen Bereich übersteigen, wenden Sie sich an uns).

Abmessungen und Kapazitäten Abmessungen in mm

Anmerkung: Die Modellnummer auf der Innenrolle ist nur ?? K?? für ?? 1K?? und ?? 2K??. (Beispiel: die Markierung ?? BB25-K?? für BB25-1K und BB25-2K)

Toleranz für Schacht und Gehäuse

Abmessungen von Schlüsseln und Schlüsseln

Anmerkung: Die Dimension von t2 für BB25-1K-K,BB25-2K-K und BB25-2GD 1K-K ist0.5 mm flach im Vergleich

DIN 6885. 3.
Verarbeiten Sie den Schlüsselweg auf der Welle mit einer Tiefe von 0,5 mm, um den DIN-Standardschlüssel zu verwenden.
Alle anderen Modelle sind maßgebend mit Wettbewerbern austauschbar.

Schmierung
1Da das Fett bereits vor der Lieferung aufgetragen wird, ist es nicht notwendig, Fett vor dem Gebrauch aufzutragen.
2Wird die Kupplung mit einem Ölschmiermittel eingesetzt, sollte das Ölschmiermittel immer im Inneren des Geräts eingesetzt werden.
3. Verwenden Sie keine Fette oder Schmierstoffe mit EP-Zusatzstoffen.
