Einzelheiten zum Produkt
Herkunftsort: China
Markenname: SFT
Modellnummer: SC30UU SCS30UU
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Karton, Palette
Lieferzeit: 20-45DAYS
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000pcs/month
Material: |
Chromstahl |
Präzisionsbewertung: |
P0 P4 P5 P6 |
Rauheit: |
Ra0.4-0.8 |
Geschmiert: |
Öl |
Art: |
LINEAR, linear |
Härte: |
59-63 HRC |
Material: |
Chromstahl |
Präzisionsbewertung: |
P0 P4 P5 P6 |
Rauheit: |
Ra0.4-0.8 |
Geschmiert: |
Öl |
Art: |
LINEAR, linear |
Härte: |
59-63 HRC |

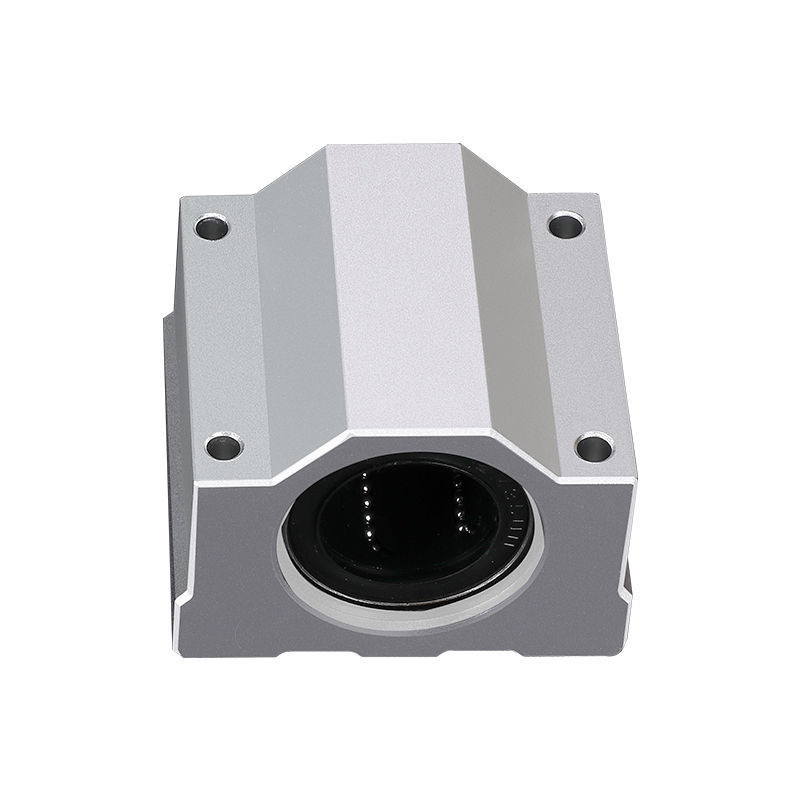

naher Block des linearen Diaeinheits-Wagens, der linearen Gleitführungsführungsblock SCS30UU trägt
Produkt-Beschreibung des Lagers der linearen Bewegung
Lagereinheit der linearen Bewegung/Reihe Sc… LUU Block Sc-… UU
Das lineare Tragen ist eine preiswerte Produktion des Systems der linearen Bewegung für unbegrenzte Reise in Verbindung mit der Zylinderachse. Seit dem Tragen des Ballpunktkontaktes mit der Welle, also dem Gebrauch von kleinen Lasten. Mit minimaler Reibungsballrotation die reibungsfreie Bewegung der Hochpräzision erhalten kann. Lärmarme, niedrige Reibung, hohe Präzision, hohes Leben. Wegen des Punktkontaktes zwischen Ball und gerader Achse, ist die Reibung, die, Bewegungspräzision klein ist, hoch.
Lineare Lager werden in Verbindung mit verhärteter linearer Welle benutzt. Für Systeme einer unbegrenzte linearen Bewegung. Der Ball und gehärtete Welle, weil es der Punkt des Kontaktes ist, die Last erlaubend ist klein, aber die lineare Bewegung der minimalen Reibung, hohe Präzision, schnelle Bewegung. Hauptsächlich verwendet für lineare Bewegung überschritt.
Anwendung
Führungsschiene der linearen Bewegung und Block TBR/SBR Reihe mit glattem serface, wenig Reibung, lärmarm, sind sie im System der linearen Bewegung weitverbreitet. Zum Beispiel Durchschlag, Werkzeugschleifmaschine, automatische Schneidemaschine, Drucker, Kartensortiermaschine, Nahrungsmittelverpackungsmaschine, andere gleitende Teile auf Industriemaschinen.
| Standard | Grundbeladungsbewertung | Gewicht (gf) | Dimensionsmm) | ||||||||||||||
| Bezeichnung | Zwischenlagen-Lager | Dynamisches C N | Statische Co N | Wellen-Durchmesser | Nominale Maße (Millimeter) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
