Einzelheiten zum Produkt
Herkunftsort: China
Markenname: SFT
Modellnummer: BWC 13239B
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Karton, Palette
Lieferzeit: 20-45DAYS
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000pcs/month
Geschmiert: |
Öl |
Material: |
Verchromter Stahl |
Erschütterung: |
ZV1, ZV2, ZV3 oder, wie verlangt |
Breite: |
15.9mm |
Dichtungs-Art: |
Nicht versiegelt |
Gewicht (Kilogramm): |
11,8 |
Geschmiert: |
Öl |
Material: |
Verchromter Stahl |
Erschütterung: |
ZV1, ZV2, ZV3 oder, wie verlangt |
Breite: |
15.9mm |
Dichtungs-Art: |
Nicht versiegelt |
Gewicht (Kilogramm): |
11,8 |
BWC13239B-Keil laufen die Weise der Kupplungs-eine frei, die BWC 13239B bwc-13261 103.231x119.944x15.4mm trägt
Technische Daten
Art BWC ist eine Keilnart freilaufen Käfig ohne inneres oder Außenringe. Sie muss in einen Entwurf installiert sein, der Rennen, Lagergestell für die axialen und Radiallasten, Schmierung und das Versiegeln bereitstellt. Die BWC-Art Version-n nimmt alle Arten Schmiermittel an, die z.Z. im Kraftübertragung equipement benutzt werden. Die Keilnraumtoleranz darf nicht überstiegen werden. Inner und Außenringe müssen Sie
beide haben eine minimale einfache Breite „e“, ohne irgendeine Pause, zum sicherzustellen freilaufen Funktionen richtig. Wechselweise können Rennen gemacht werden falls Stahl Wellen oder Wohnungen, zur Spezifikation unten. Oberflächenhärte des Fertigteils sollte HRC 60 bis 62, für eine Tiefe von 0 sein, 6 Millimeter-Minimum. Kernhärte, zum HRC35 bis 45 zu sein. Oberflächenrauigkeit, zum von 22CLA nicht zu übersteigen. Maximale Verjüngung zwischen Rennen: 0, 007 Millimeter für 25 Millimeter-Breite.
Maße und Kapazitäten
| Einzelteil | X, BW, BWC |
| Material | Chromstahl GCr15 |
| Struktur | Einzelne Reihenkeilnart laufen ohne inneres oder Außenringe frei |
| Oberflächen-hadrness | HRC60 bis 62, für eine Tiefe von 0.6mm Minimum |
| Kernhärte | HRC35 bis 45 |
| Innerer Wellendurchmesser. | 57,760 Millimeter |
| Äußerer Wellendurchmesser. | 74,427 Millimeter |
| Max. Breite | 15,9 Millimeter |

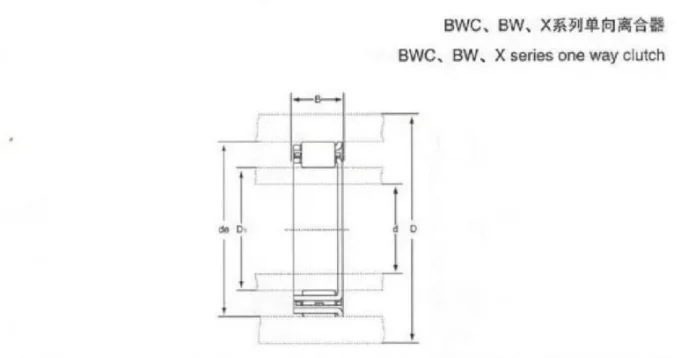

| Art | Innerer Welle Durchmesser | Äußerer Wellen-Durchmesser | Maximale Breite | Bewertetes Widerstand-Drehmoment | ||
| D1 | Keiln-Raum | De | Keiln-Raum | B | N.M (kgf.m) | |
| x-135006 | 54,572 | +0.008-0.005 | 71,211 | ±0.013 | 20,5 | 799 (81,5) |
| BW-13231 | 54,765 |
- |
71,427 |
- |
13,5 | 402 (41,0) |
| BW-13214 | 15,9 | 363 (37,0) | ||||
| BW-13167 | 15,9 | 569 (58,0) | ||||
| BW-13209 | 57,760 |
- |
74,427 |
- |
13,5 | 554 (56,5) |
| BWC-13239B | 15,9 | 711 (72,5) | ||||
| BW-13238 | 21,0 | 1050 (107) | ||||
| X-133401 | 59,538 | - | 76,200 | - | 25,4 | 1350 (138) |
| BW-13243 | 72,217 |
- |
88,882 |
- |
13,5 | 637 (65,0) |
| BWC-13168 | 21,0 | 1510 (154) | ||||
| BWC-13229 | 21,6 | 1325 (135) | ||||
| BW-13255 | 26,7 | 1920 (196) | ||||
| X-133614C | 83,596 | ±0.013 | 102,555 | - | 25,4 | 3040 (310) |
| X-133402 | 85,776 | - | 104,775 | - | 25,4 | 3090 (315) |
| BWC-13251 | 103,231 |
- |
119,944 |
- |
15,4 | 789 (80,5) |
| BWC-13261 | 15,4 | 1580 (161) | ||||
| X-133639 | 103,231 | - | 122,230 | - | 25,4 | 4410 (450) |
| X-133403 | 123,881 | - | 142,880 | - | 25,4 | 5740 (585) |
