Einzelheiten zum Produkt
Herkunftsort: China
Markenname: SFT
Modellnummer: GE80DO-2RS
Zahlungs- und Versandbedingungen
Min Bestellmenge: verkäuflich
Preis: negotiable
Verpackung Informationen: Karton, Palette
Lieferzeit: 20-45days
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000pcs/Month
Anwendung: |
Simon-Gleitlager-Automatisierungs-Ausrüstungslager |
Präzisions-Bewertung: |
P0 P2 P4 P5 P6 |
Material: |
Chromstahl GCR15 |
Identifikation: |
80mm |
Toleranz: |
C0 |
Überdosis: |
120mm |
Anwendung: |
Simon-Gleitlager-Automatisierungs-Ausrüstungslager |
Präzisions-Bewertung: |
P0 P2 P4 P5 P6 |
Material: |
Chromstahl GCR15 |
Identifikation: |
80mm |
Toleranz: |
C0 |
Überdosis: |
120mm |

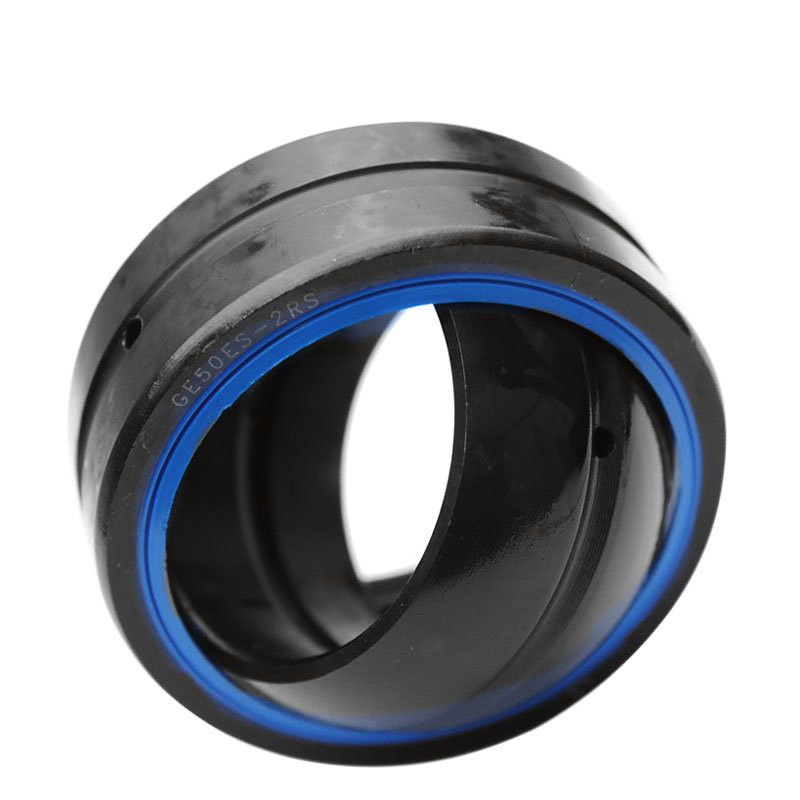

GE80ES-2RS Sphärische Ebene Lager Hersteller GE80DO GE80DO-2RS
Eigenschaften von Spherical Plain-Lager GE
Radial-Sphärische Gleitlager sind so konzipiert, dass sie für alle schweren Lastgeräte geeignet sind.
Einheitliche Lager können für verschiedene Gleitkontaktflächen geeignet sein.
Stahl/PTFE-Verbundmaterial und Stahl/PTFE-Gewebe.
Die Produktion erstreckt sich von ID15 mm bis ID250 mm.
Bild von geschmiertem kugelförmigen Geradlager GE ES2RS
| Abmessungstabelle · Abmessungen in mm | |||||||||
| Durchmesser der Welle | Benennung | Masse | Abmessungen | ||||||
| Weigerung | d | D | B | C | dK | α | |||
| d | ohne Dichtungen | mit Dichtungen | Abschlüsse | ||||||
| 6 | GE 6 DO1) | - Ich weiß. | 0,004 | 6 | 14 | 6 | 4 | 102) | 13 |
| 8 | GE 8 DO1) | - Ich weiß. | 0,007 | 8 | 16 | 8 | 5 | 132) | 15 |
| 10 | GE 10 DO1) | - Ich weiß. | 0,012 | 10 | 19 | 9 | 6 ̊0,24 | 162) | 12 |
| 12 | GE 12 DO1) | - Ich weiß. | 0,017 | 12 | 22 | 10 | 7 | 182) | 11 |
| 15 | GE 15 DO | - Ich weiß. | 0,027 | 15 | 26 | 12 | 9 | 222) | 8 |
| 16 | GE 16 DO4) | - Ich weiß. | 0,044 | 16 | 30 | 14 | 10 | 252) | 10 |
| 17 | GE 17 DO | GE 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 252) | 10 |
| 20 | GE 20 DO | GE 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 292) | 9 |
| 25 | GE 25 DO | GE 25 DO-2RS | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | GE 30 DO-2RS | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | GE 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | GE 40 DO-2RS | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | GE 45 DO-2RS | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | GE 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | GE 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | GE 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | GE 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | GE 90 DO-2RS | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | Gewichtung und Verarbeitung | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | Gefahrenabweichung | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | GE120 DO-2RS | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | GE140 DO-2RS | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | Gefahr für die Gesundheit | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | GE 180 DO-2RS | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | GE 200 DO-2RS | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | - Ich weiß. | GE 220 DO-2RS | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | - Ich weiß. | GE 240 DO-2RS | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | - Ich weiß. | GE 260 DO-2RS | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | - Ich weiß. | GE 280 DO-2RS | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | - Ich weiß. | GE 300 DO-2RS | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) Keine Umschmierungsanlage. | |||||||||
| 2) Keine Schmierungsgraben auf der kugelförmigen Oberfläche des inneren Ringes. | |||||||||
| 3) Auch in den Gruppen C2 und C3 erhältlich. | |||||||||
| 4) Preis und Lieferung auf Anfrage. | |||||||||
Bei der Verwendung von Folien mit einem Durchmesser von mehr als 20 mm
GE-E-Typ: einziger Außenring, kein Schmierbehälter, widerstandsfähig gegen Radial- und kleine axiale Belastungen in beide Richtungen.
GE...ES-Typ: Einsehender Außenring mit Schmiergleis, widerstandsfähig gegen Radiale und kleine axiale Belastungen in beide Richtungen.
GE...ES-2RS-Typ, GEEW...ES-2RS-Typ: Einspalt-Außenring mit Schmiergleis und Dichtungsring auf beiden Seiten.
GE...ESN-Typ: Ein-Schlitten-Außenring, GE...XSN-Typ: Doppelschlitten-Außenring (Split-Außenring) mit Schmieröl-Rohr und Außenring mit Aufbewahrungsrohr.Kann Radiale Belastungen und kleine axiale Belastungen in beide Richtungen aushaltenWenn jedoch die axialen Belastungen durch den Halterring aufgenommen werden, wird seine Fähigkeit, axialen Belastungen standzuhalten, verringert.
