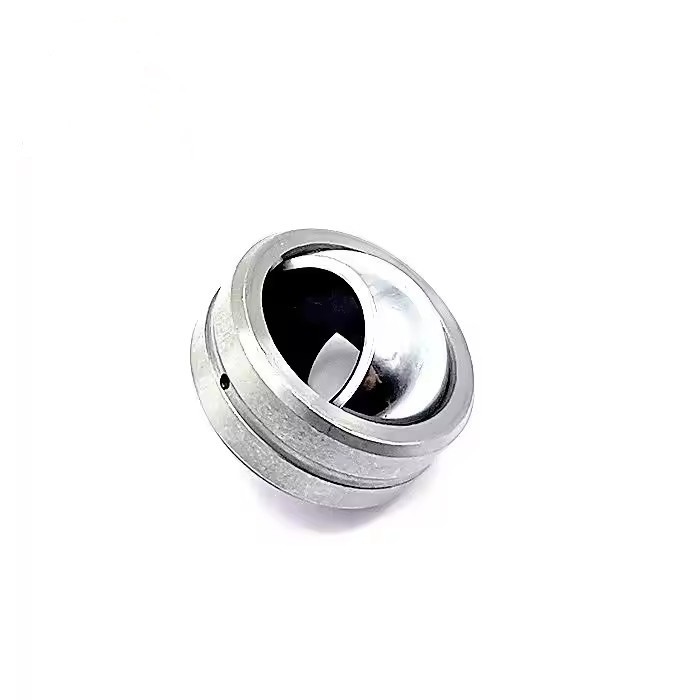

Hochpräzisionsdauerhaftes Lager COM5T COM6T COM8T Radialkugelhaftes Lager

Sphärische Ebene Lager Hochfestigkeit Auto Industrielager COM8T

• Arten von kugelförmigen Leerlagern

1.Wartungsbedürftige kugelfreie Lager (Stahl auf Stahl): Die Oberflächen der beiden Ringe sind mit Molybdändisulfid behandelt und phosphatisiert.Es weist Eigenschaften der Verschleißfestigkeit und der Verschleißkorrosion aufLager mit dieser Kombination von Schiebeoberflächen müssen regelmäßig neu geschmiert werden.Die hohe Festigkeit der Schiebetätigkeiten macht diese Lager besonders geeignet für Lageranlagen, bei denen schwere Belastungen in wechselnder Richtung, Stoßbelastungen oder starke statische Belastungen aufnehmen müssen.

2. Wartungsfreie Kugellager: Sie haben drei Gruppen: Stahl-PTFE-Verbundwerkstoff, Stahl-PTFE-Gewebe und Stahl-Kupferlegierung.Die dynamische Belastungsfähigkeit von kugelförmigen, flachen Lagerlagern aus Stahl-PTFE-Gewebe ist höher als die von Stahl-PTFE-VerbundwerkstoffenSie haben eine sehr geringe Reibung und können ohne Wartung betrieben werden. Sie werden für Anwendungen verwendet, bei denen eine lange Lagerlebensdauer ohne Wartung erforderlich ist oder bei denen BetriebsbedingungenDie Verwendung von Stahl-auf-Stahl-Lagern ist daher nicht empfehlenswert, wenn die Schmiermittel nicht ausreichend geschmiert oder nicht geschmiert sind..

• Dienstzeit

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfaces, plastische Verformung des Gleitmaterials oder Müdigkeit der Gleitfläche.Dies bedeutet, daß unter denselben Betriebsbedingungen die in der Praxis erreichbare Lebensdauer unterschiedlich sein wird..

Die Betriebsdauer eines GEGZ-Reihen-Glanzwellenlagers entspricht der Anzahl der Schwingungsbewegungen,oder die Anzahl der Betriebsstunden, die das Lager in Anspruch nehmen wird, bevor eine definierte Erhöhung der Lagerfreiheit oder eine definierte Erhöhung der Reibung erreicht wird.

Die tatsächliche Lebensdauer ist die Lebensdauer, die bei einem bestimmten Kugellager unter tatsächlichen Betriebsbedingungen erreicht wird.aber auch durch mehrere andere Faktoren, wie Kontamination, Korrosion, Hochfrequenzbelastung und Bewegungszyklen, Stoß usw. Einige dieser Faktoren sind unmöglich oder nur mit Schwierigkeiten zu bestimmen.

									Die Kommission
									BALLEN	Rennen
									Chromstahl	Chromstahl
									1.Außenring um den inneren Ring gedrückt
									2.Außenschiene mit PTFE-Verbundwerkstoff	3.mit einer Breite von nicht mehr als 50 mm
Lagerteil Nr.	d	d1	B	C	D	DK	M	Ein	Lastkennzahlen	Gewicht
Der Europäische Rat	4.826	7.44	7.14	5.54	14.29	10.31	0.381	11	21.68	0.006
Vorschlag für eine Verordnung (EG)	6.350	9.25	8.71	6.35	16.67	12.70	0.560	13.5	33.02	0.010
Der Europäische Rat	7.938	10.64	9.53	7.14	19.05	14.27	0.810	12	43.20	0.014
Die Kommission	9.525	13.11	10.31	7.92	20.64	16.66	0.810	10	56.04	0.017
Der Europäische Rat	11.113	13.46	11.10	8.71	23.02	17.45	0.810	8.0	63.07	0.021
Vorschlag für eine Verordnung (EG)	12.700	16.26	12.70	9.91	25.40	20.65	0.810	9.5	88.39	0.029
Vorschlag für eine Verordnung (EG) Nr.	14.288	18.03	14.27	11.10	27.78	23.01	0.810	9.5	110.94	0.039
Vorschlag für eine Verordnung (EG)	15.875	19.81	15.88	12.70	30.16	25.40	0.810	8.5	141.96	0.050
Vorschlag für eine Verordnung (EG) Nr.	19.050	23.37	19.05	15.06	36.51	30.15	1.120	9	212.94	0.093
Vorschlag für eine Richtlinie des Rates zur Änderung der Verordnung (EG) Nr.	22.225	24.89	22.23	17.86	39.69	33.32	1.120	9.5	279.93	0.119
Vorschlag für eine Verordnung (EG) Nr.	25.400	28.40	25.40	20.24	44.45	38.10	1.120	10	368.25	0.175
HCOM16T	25.400	34.54	25.40	19.84	50.80	42.85	0.810	9	472.46	0.251
HCOM19T	30.163	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM20T	31.750	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM24T	38.100	47.24	34.93	27.79	69.85	58.72	0.810	8.5	906.96	0.616
HCOM28T	44.450	53.59	39.67	31.75	79.38	66.68	1.120	8.0	1176.61	0.884
HCOM32T	50.800	59.94	44.45	34.93	88.90	74.60	1.120	8.5	1448.06	1.198

Das Lager wird standardmäßig mit einem Schnappring und einem Teflon-Liner geliefert.

BORER TOLERANZ: +.0025 -.0005

Anmerkungen:

Schmierungsschläuche in I.D. und O.D. der Rasse

FÜR *TEFLON LINER "T" ZU SUFFIX hinzufügen.

(Einheiten mit *Teflon-Liner haben keine Schmierlöcher oder Rillen im Rennen.)
