Einzelheiten zum Produkt
Herkunftsort: China
Markenname: SFT
Modellnummer: B-205
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Karton, Palette
Lieferzeit: 20-45days
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000pcs/Month
Art: |
Keil laufen Kupplungs-Lager frei |
äußerer Durchmesser: |
85-630 mm |
Material: |
Chromstahl |
Drehmomentkapazität: |
950Nm |
Präzisions-Bewertung: |
P0 |
Gewicht: |
0,45 kg |
Art: |
Keil laufen Kupplungs-Lager frei |
äußerer Durchmesser: |
85-630 mm |
Material: |
Chromstahl |
Drehmomentkapazität: |
950Nm |
Präzisions-Bewertung: |
P0 |
Gewicht: |
0,45 kg |

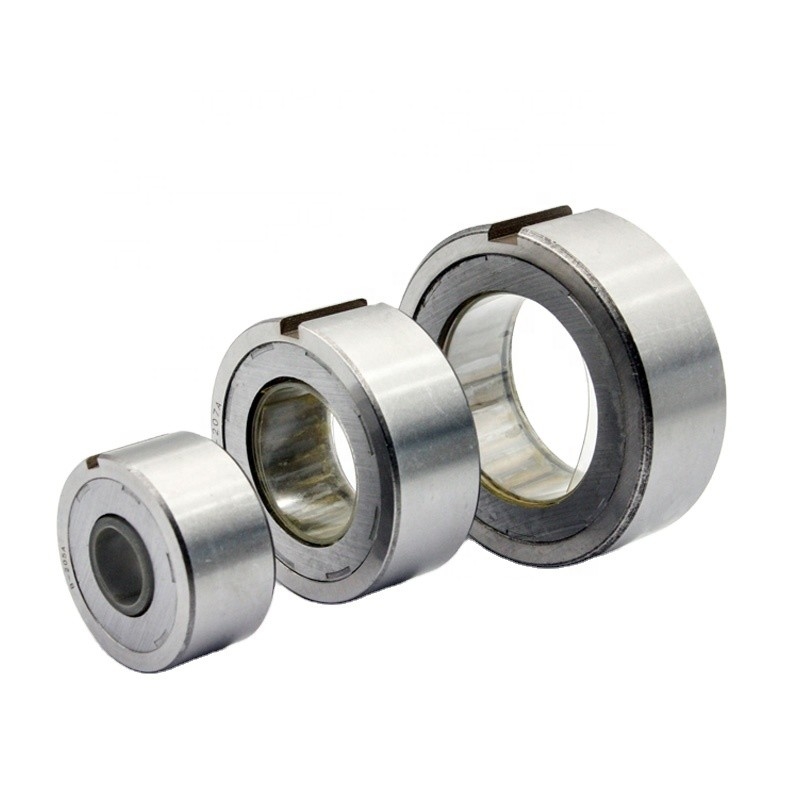

Beschreibung von einer Möglichkeit, die Keil trägt, laufen die Kupplung frei, die B205 trägt
Eigenschaft von laufen Kupplungs-Lager frei
Art S200 B200 laufen Kupplungs-Lager ist eine nicht tragende gestützte Keilnart freilaufen frei. Die Keile laufen direkt auf der Welle, die vom Benutzer zur Verfügung gestellt wird. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Eine typische Anordnung ist, diese Art neben einem Lager auf die nächste Seite wie gezeigt zu installieren. Die Unterkunftbohrung, zum des Außenrings zu empfangen wird bei einer Toleranz H7 maschinell bearbeitet. Ein Schlüssel überträgt das Drehmoment. Die Welle, auf der die Keile laufen, muss eine Oberflächenhärte von HRc 60 bis 62 für eine fertige Tiefe von 0,6 Millimeter-Minimum haben. Kernhärte sollte HRc 35 bis 45 sein. Oberflächenrauigkeit darf CLA 22 nicht übersteigen. Maximale Welle spitzen sich 0,01 Millimeter pro 50 Millimeter-Länge zu. Konzentrizität zwischen Welle und Wohnung
Bohrung sollte innerhalb TIR aufrechterhalten werden 0,05 Millimeter.
Die bevorzugte Schmierung ist Öl. Der Stieber-Entwurf erlaubt den Gebrauch der meisten allgemeinen Schmiermittel, die in der Kraftübertragung einschließlich Getriebeöle mit EP-Zusätzen benutzt werden. Erforderlichenfalls ist Fettschmierung auch möglich.
Maße und die Kapazitäten von laufen Kupplungs-Lager frei:
Modell |
Drehmoment-Kapazität (N.m) |
Widerstand-Drehmoment (N.m) |
Maximal. Überlauf (r/min) | Max.Idexing (Zyklus/Minute) | (+0 bis -0,6) |
B |
Keilnute |
Wenn JIS trägt, nein. | Welle Dia. C (+0 bis -0,025) |
Gewicht (Kilogramm) |
|
Welle | Außenring | ||||||||||
B203 | 39,2 | 0,10 | 2400 | 500 | 150 | 25,0 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,510 | 0,23 |
B204 | 58,8 | 0,10 | 2400 | 500 | 150 | 25,0 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,20 | 1800 | 400 | 150 | 25,0 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,20 | 1800 | 350 | 150 | 28,0 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,20 | 1800 | 300 | 150 | 28,0 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,80 |
B208 | 549 | 0,20 | 1800 | 200 | 150 | 32,0 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,20 | 1800 | 200 | 150 | 32,0 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B210 | 784 | 0,29 | 1200 | 200 | 150 | 32,0 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1,00 |
B211 | 784 | 0,29 | 1200 | 200 | 150 | 32,0 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,40 |
B212 | 1230 | 0,29 | 1200 | 180 | 150 | 42,0 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,80 |
B213 | 1230 | 0,29 | 1200 | 180 | 150 | 42,0 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,30 |
B214 | 1390 | 0,39 | 180 | 180 | 150 | 42,0 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
Installation und Verwendung von läuft Kupplungs-Lager frei
1. Der 200 Reihen-Nocken-Kupplung ist die angebrachte Welle, also muss die Welle, an der die Kupplung angebracht wird, zu Fall-Tiefe Rc 56-60 und 1,5 verhärtet werden Millimeter, nachdem man gerieben hat. Schleifen zum Ende 1.5S (16micro-inch). Die Verjüngung dieser Welle sollte 0,01 Millimeter pro 50mm nicht übersteigen.
2. Für Installation der Kupplung, bringen Sie die Kupplung mit Lagern an beiden Seiten oder an einer Seite, um Konzentrizität zwischen der Welle und dem Kupplungsaußenring zu erhalten an und Radialstrahl oder Axialkräfte aufzunehmen, die möglicherweise an dem Außenring oder der Welle arbeiten. Sehen Sie das Installationsbeispiel.
3. Die Kupplung sollte an der Welle angebracht werden, indem man sie in die Richtung dreht, die durch den Pfeil markiert wird, der auf der Kupplungsscheibe gezeigt wird. Treffen Sie Schock nicht auf die Kupplung zu, indem Sie hämmern.
4. Die Kupplungen haben die gleichen Außendurchmesseren wie die Lager, die in der Tabelle oben gezeigt werden. Gebohrte Toleranz der Wohnung, in der die Kupplung zusammengebaut wird, sollte innerhalb des Bereiches sein, der in der Tabelle unten gezeigt wird.
5. Für Index-Bewegung wird Ölschmierung empfohlen.
6. sollte Konzentrizität der Unterkunftbohrung und der Welle innerhalb 0,05 Millimeters sein.
