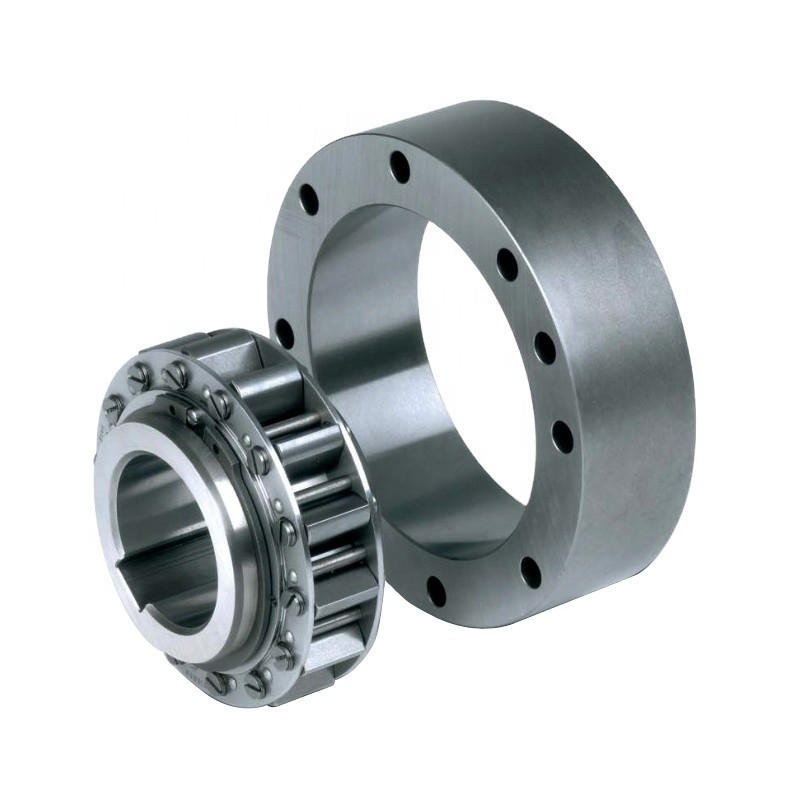

Keil versiegelte einen Chromstahl der Weisen-Kupplungs-Lager-RSCI40 des Nocken-H7

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: SFT

Modellnummer: RSCI40

Zahlungs- und Versandbedingungen

Min Bestellmenge: Verkäuflich

Preis: negotiable

Verpackung Informationen: Karton, Palette

Lieferzeit: 20-45days

Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 50000pcs/Month

Beste Preis
Hervorheben:

Endanschlag-Kupplungs-Lager des Nocken-RSCI40

,

Keil versiegelte eine die Weisen-Kupplungs-Lager

,

Endanschlag-Kupplungs-Lager des Nocken-H7

Material:
Chromstahl
Drehmomentkapazität:
800
Präzisions-Bewertung:
P0 P1
Anwendung:
Maschinerie
Bohrung Tolearance:
H7
Dichtungs-Art:
Versiegelt
Material:
Chromstahl
Drehmomentkapazität:
800
Präzisions-Bewertung:
P0 P1
Anwendung:
Maschinerie
Bohrung Tolearance:
H7
Dichtungs-Art:
Versiegelt
Keil versiegelte einen Chromstahl der Weisen-Kupplungs-Lager-RSCI40 des Nocken-H7

Nocken des Endanschlag-RSCI40, der eine Weisen-Keiln-Art Kupplung trägt

Eigenschaften:

Art RSCI ist eine Trommel der Zentrifuge wegheben Keilnart freilaufen mit dem drehenden Innenring. Nur das innere

Rennen ist für das Freilaufen bestimmt. Es ist eine nicht selbst- gestützte Art.
Lager müssen zur Verfügung gestellt werden, um sicherzustellen, dass Konzentrizität vom inneren und Außenringe axiales stützen und

Radiallasten, wie gezeigt umseitig.

Konzentrizitäts- und Durchbruchgrenzen müssen beobachtet werden. Die RSCI-Art nimmt alle Arten Schmiermittel an

z.Z. verwendet in der Energieübertragungsausstattung. Es ist möglich, diese anzubringen freiläuft direkt

in den Getrieben ohne unterschiedliche Schmierung. Ein Ölnebel ist im Allgemeinen genügend. Fettschmierung

kann, wenn die Einheit größtenteils in Überlaufbedingung arbeitet, wie auf E-Motoren annehmbar sein.
Wann verwendet als Endanschlag, muss es geprüft werden, ob die Überlaufgeschwindigkeit nicht unter geht

Mindestdrehzahl gegeben in der Eigenschaftstabelle.

Maß und Kapazität:

Keil versiegelte einen Chromstahl der Weisen-Kupplungs-Lager-RSCI40 des Nocken-H7 0

Art Größe   Geschwindigkeiten   Zahl   Gewicht
RSCI dH7 TKN1) nmax2) nimin3) nimax4) D5) D1h6 D2H7 D3 D4 z L Ich I1 m I2 I3 RSCI F8
[Millimeter] [Nanometer] [min-1] [min-1] [min-1] [Millimeter] [Millimeter] [Millimeter] [Millimeter]     Millimeter Millimeter Millimeter Millimeter Millimeter Millimeter [Kilogramm] [Kilogramm]
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 5 8 16 1,5 0,3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 5 8 16 1,6 0,4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 5 8 16 1,8 0,4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 5 8 16 2,1 0,5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 5 10 21 2,7 0,7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 5 10 21 2,9 0,9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 7,5 10 21 4,3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 12 12 35 6,5 1,8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 12 12 35 8,6 1,9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 17 12 35 12,5 2,6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 12 12 35 13,1 2,6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 22 12 35 17,4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 17 12 35 18,3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52,6 18,6 15 37 28 5
100M 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 13,5 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52,6 18,6 15 37 35 6

Anmerkungen:

1) Maximales = 2 × T T KN

2) Dieses maximal zulässige Drehmomentübertragungsgeschwindigkeit nmax darf nicht überstiegen werden, wenn man Drehmoment überträgt.

3) Dieses minimale zulässige Überlaufgeschwindigkeitsni-imin sollte nicht unter Dauerbetrieb verringert werden.
Mögliche Reduzierung dieser Mindestdrehzahl auf Anfrage

4) Innenring überläuft Keilnute zu LÄRM 6885,1

5) Toleranz +1

Abdeckung F8 muss separat bestellt werden
