Hydrozylinder-Kugelgelenk-Lager des Knöchel-PTEF für Universalfahrzeug

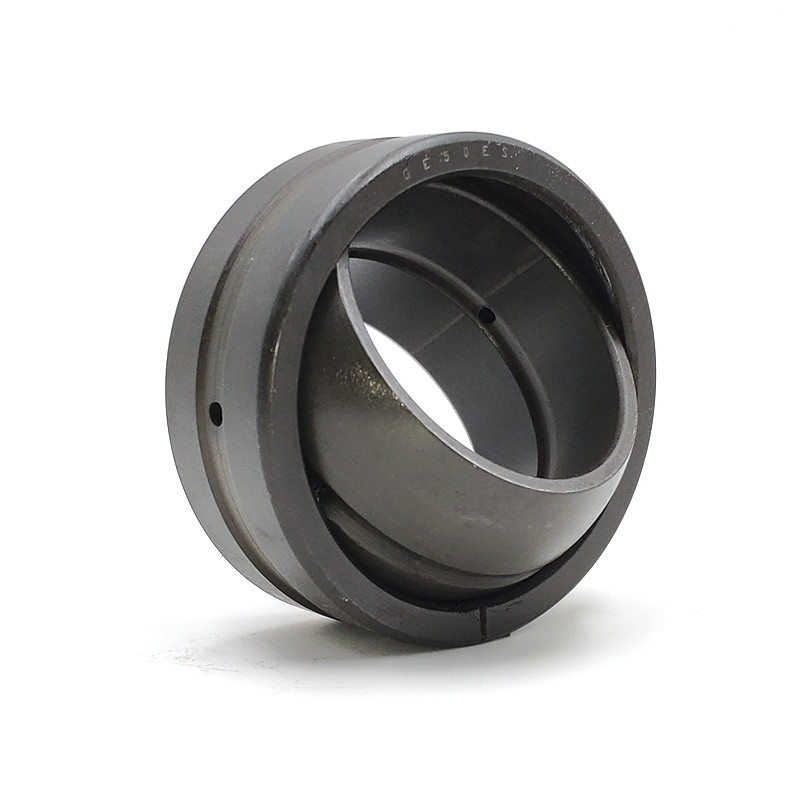

Kugelförmiger einfacher Knöchel, der für Universalfahrzeug trägt

Kugelförmige Gleitlager haben einen Innenring mit einem sphered konvexen Körper Außendurchmesser und einen Außenring mit sphered entsprechend aber konkave Innenfläche. Ihr Entwurf macht sie besonders passend für das Tragen von Vorbereitungen, in denen Ausrichtungsbewegungen zwischen Welle und Wohnung untergebracht werden müssen, oder wo oszillierende oder rückläufige Kippen- oder Herumdrehenbewegungen mit verhältnismäßig langsamen Gleitgeschwindigkeiten möglich sein müssen.

Die kugelförmigen Gleitlager, die Wartung erfordern, haben den Schleifkontaktoberflächenkombinationsstahl-aufstahl. Lager mit dieser Schleifkontaktoberflächenkombination regelmäßiges relubrication erfordern. Die hohe Verschleißfestigkeit der Gleitflächen stellt diese Lager besonders passend für das Tragen von Vorbereitungen her, in denen schwere Lasten der wechselnden Richtung, der Stossbelastungen oder der schweren statischen Belastungen untergebracht werden müssen. Lager, die zylinderförmige Erweiterungen an beiden Seiten des Innenrings haben, sind für Anwendungen, in denen normalerweise Abstandsrohre an jeder Seite des Lagers vereinbart werden bestimmt oder sind besonders für die tragenden Vorbereitungen für Hydrozylinder bestimmt.

Kugelförmiger Gleitlager-Katalog

Modell	d (Millimeter)	D (Millimeter)	B (Millimeter)	C (Millimeter)	Gewicht (kg/pc)
GE8ES	8	16	8	5	0,008
GE10ES	10	19	9	6	0,012
GE12ES	12	22	10	7	0,017
GE15ES	15	26	12	9	0,027
GE17ES	17	30	14	10	0,041
GE20ES	20	35	16	12	0,066
GE25ES	25	40	20	16	0,119
GE30ES	30	47	22	18	0,153
GE35ES	35	55	25	20	0,233
GE40ES	40	62	28	22	0,306
GE45ES	45	68	32	25	0,427
GE50ES	50	75	32	28	0,546
GE60ES	60	90	44	36	1,045
GE70ES	70	105	49	40	1,55
GE80ES	80	120	55	45	2,31
GE90ES	90	130	60	50	2,75
GE100ES	100	150	70	55	4,45

Anwendungen des kugelförmigen Gleitlagers:

Die Anwendbarkeit dieser Art ist sehr umfangreich, und häufig wird ShS40 in der Dokumentation für Maschinen und Ausrüstung angezeigt, obgleich der modernere Entwurf von ShSP40 für Installation und Operation bequemer ist. Von den allgemeinen Ausrüstungseinheiten, in denen es installiert ist, kann das folgende gemerkt werden: eine Erweiterungsfaust der MAZ-Bremsanlage, Traktor-Steuerorgan Antriebe, zum Beispiel, TT-4M, ein Drehzylinder und ein Antriebsgetriebe einiger BelAZ-Modelle, ein Problem von Tramautos, eine Drehungsstange von Mähdreschern und viele anderen Einheiten von den Kraftfahrzeugen und von der verschiedenen Ausrüstung.
