Hervorheben:
Nadel-Lager des offenen Endes DL3520
, Nadel-Lager der vollen Ergänzungs-HRC58
, Sft-Automobile Nadel-Lager

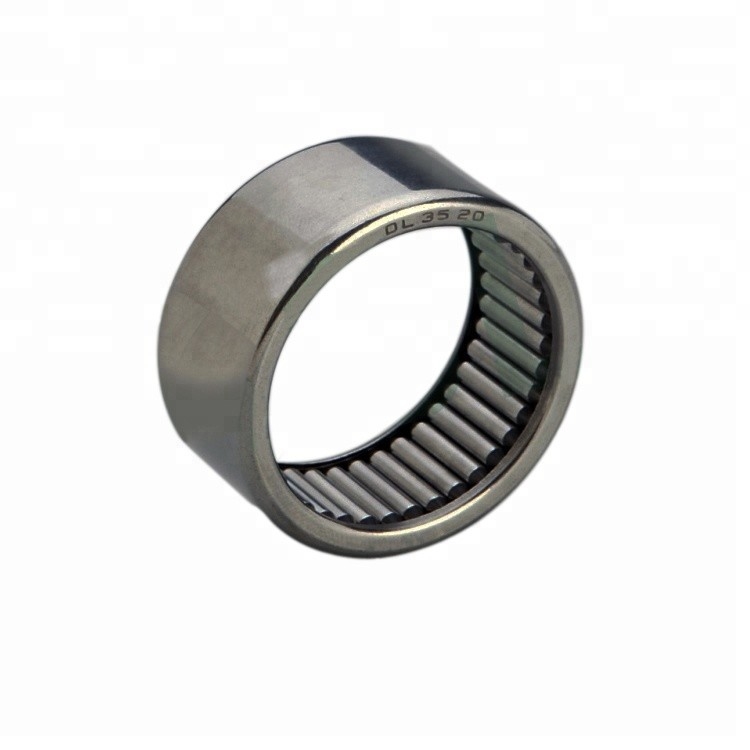

Nadel des offenen Endes der vollen Ergänzungs-DL3520, die 35 x 43 x 20MM trägt
Nadel-Lager des volle Ergänzungs-offenen Endes
Beschreibung des Nadel-Lagers des volle Ergänzungs-offenen Endes:
Das Nadeltragen ist eine tragende Einheit, die aus maschinell bearbeitetem Außenring u. Innenring, Käfig besteht und
Nadelversammlung, welche die kleine Querschnittshöhe, große Tragfähigkeit u. Starrheit, kompakt kennzeichnet
Struktur und kleine, hohe drehende Genauigkeit mit der Struktur des abgeschafften Innenrings.
Nadellager wird durch mehrfache Strukturen gekennzeichnet, breite Anpassungsfähigkeit und einfach
Installation.
Es ist im Automobil, in der Maschinengebühr, in der Drehbank, in metallurgischem, Gewebe, Druckindustrie weitverbreitet und
etc., verschiedene Maschinerieausrüstung. Mit dieser Art des Lagers, kann Maschinenentwurf verwirklichen
Ziel von kleinräumigem u. von leichtem.
Arten des Nadel-Lagers des Entwurfs-volle Ergänzungs-offenen Endes:
Diese Art des Lagers hat mehrfache strukturelle Arten für die Wahl von Kunden, wie
schmale u. breite Reihe, mit oder ohne Innenringe, Käfige, Rippe oder Dichtungen. Sie kann entworfen sein
entsprechend den speziellen strukturellen Anforderungen von Kunden auch.
| Art |
Maß (Millimeter) |
| FW |
D |
C |
| DL610 |
6 |
12 |
10 |
| DL810 |
8 |
14 |
10 |
| DL91412 |
9 |
14 |
12 |
| DL1012 |
10 |
16 |
12 |
| DL1210 |
12 |
18 |
10 |
| DL1212 |
12 |
18 |
12 |
| DL1312 |
13 |
10 |
12 |
| DL1412 |
14 |
20 |
12 |
| DL1512 |
15 |
21 |
12 |
| DL1612 |
16 |
22 |
12 |
| DL1712 |
17 |
23 |
12 |
| DL1812 |
18 |
24 |
12 |
| DL1816 |
18 |
24 |
16 |
| DL182416P |
18 |
24 |
16 |
| DL2012 |
20 |
26 |
12 |
| DL2016 |
20 |
26 |
16 |
| DL2216 |
22 |
28 |
16 |
| DL2516 |
25 |
33 |
16 |
| DL2520 |
25 |
33 |
20 |
| DL2820 |
28 |
36 |
20 |
| DL3016 |
30 |
38 |
16 |
| DL3020 |
30 |
38 |
20 |
| DL3025 |
30 |
38 |
25 |
| DL354216P |
35 |
42 |
16 |
| DL3516 |
35 |
43 |
16 |
| DL3520 |
35 |
43 |
20 |
| DL4016 |
40 |
48 |
16 |
| DL4020 |
40 |
48 |
20 |
| DL4416 |
44 |
52 |
16 |
| DL455216P |
45 |
52 |
16 |
| DL4716 |
47 |
55 |
16 |
| DL5012 |
50 |
58 |
12 |
| DL5018 |
50 |
58 |
18 |
| DL5020 |
50 |
58 |
20 |
| DL5520 |
55 |
63 |
|
Nadel-Lager des Eigenschafts-volle Ergänzungs-offenen Endes:
- Gezogene Schalennadel, die für Anwendungen mit hohen dynamischen Lasten trägt
- Gezeichnetes Stahlaußengehäuse (Schale) hat einen verringerten Querschnitt für Gebrauch in eingeschränkten Räumen
- Stahlkäfigführer und sperrt gleichmäßig Rollen für verringerte Reibung, Erschütterung und Geräusche
- Durch-verhärtete, Hochkohlenstoffchromstahlrollen für Wärmetoleranz und Haltbarkeit unter schweren Lasten
Maßtoleranz und geometrische Genauigkeit basiert auf GB/T5801.
Gegenseitiger Unterschied des Nadeldurchmessers ist 2 um, und der Präzisionsgrad ist Klasse
G2 (ISO GB/T309)
Der Durchmesser des Inkreises passt sich an Toleranzgrad F6 vor der Installation von äußerem an
Ring mit Käfig- und Rollenversammlung
Das Tragen der laufenden radialfreigabe passt sich an den Wert an, der durch Klasse 0 Gruppe GB/T4604 definiert wird
Spezieller Präzisionsgrad herein basiert auf GB/T307.1
Zu vollerer Information über die spezielle Anforderung des Tragens Freigabe laufen lassend, Inkreis
und Präzisionsgrad, treten bitte mit unserer Firma in Verbindung
