Hervorheben:

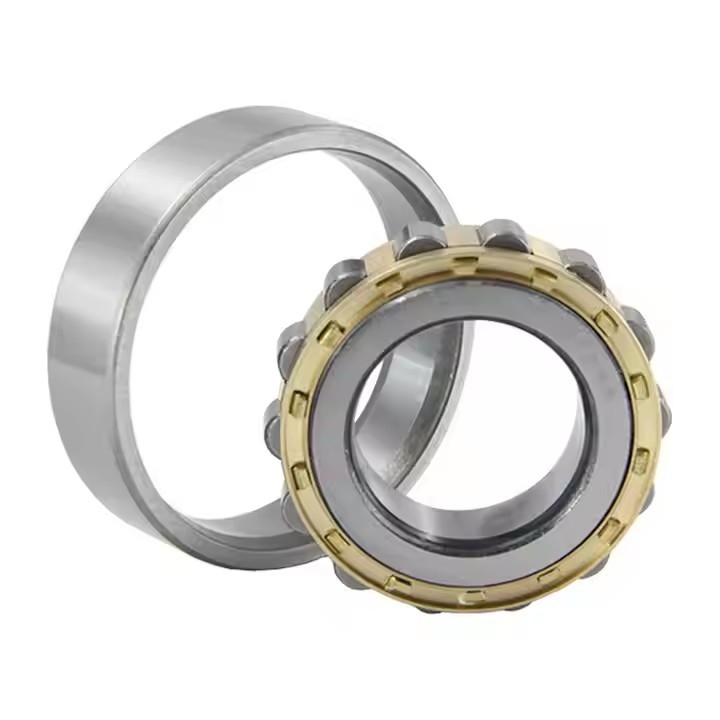

Hochgeschwindigkeitszylinderrollenlager
, NU408.C4 Zylinderrollenlager
, NUP2311.C3 Zylindrisches Walzlager
Anwendbare Branchen: |
Maschinenreparatur, Hausgebrauch, Druckerei, Energie und Bergbau |
Präzisionsbewertung: |
P5, P4, P2, P6, P0 |
Modellnummer: |
NUP2311.C3 |
Material: |
GCR-15/Chromstahl/Kohlenstoffstahl |
Code für die interne Beseitigung: |
C0 C2 C3 C4 C5 |
Toleranz: |
Abweichungen von ABEC-1 und ABEC-3 |
Vibrationen: |
Z1V1/Z2V2/Z3V3 |
Käfig: |
Stahl, Messing, Nylon |
Hochgeschwindigkeitsfahrzeuglager NU408.C4 NUP2311.C3 Zylindrisches Walzlager
Stahllager aus Chrom NU408.C4 NUP2311.C3 zylindrisches Walzlager
Typen von zylindrischen Walzlagern:
N-Baureihe - Lager der Baureihe N sind einreihungsförmige zylindrische Walzlager mit zwei festen Rippen auf dem Innenring, die die Walzen und den Käfig halten, und einem glatten Außenring.Diese Konstruktion ermöglicht eine axiale Verschiebung innerhalb bestimmter GrenzenAus diesem Grund werden Walzlager der N-Serie in Lagereinheiten ohne Aufstellung verwendet. Außerdem haben die Lagere der N-Serie praktisch keine Schubkraft.
NU-Baureihe - sind einreihungsförmige, zylindrische Walzlager mit zwei festen Rippen am Außenring und einem glatten Innenring.der Welle im Verhältnis zum Gehäuse. Daher werden die Walzlager der NU-Reihe in nicht lokalisierenden Lagerbaugruppen verwendet.
NJ-Serie - sind einreihungsförmige zylindrische Walzlager mit zwei festen Rippen am äußeren Ring und einer festen Rippe am inneren Ring, die die Welle in eine Richtung (axal) lenken können.
NUP-Baureihe - sind einreihungsförmige zylindrische Walzlager mit zwei festen Rippen am äußeren Ring und einer festen Rippe am inneren Ring und einem Stützspüler.Auf diese Weise können sie als Standortlager verwendet werden, die die Welle in beide Richtungen axial lenkt.
RNU-Serie - sind einzigreifige zylindrische Rollenlager mit zwei festen Rippen auf dem Außenring und keinen Innenring.
NF-Serie - Auch in der Lage, zufällige Schubbelastungen zu tragen, verfügt dieses Lagertyp über zwei integrierte Rippen auf dem Innenring und eine einzelne Rippe auf dem Außenring.
NN-Baureihe - Lagern der Baureihe NN sind zweispurige zylindrische Walzlager mit drei festsitzenden Rippen auf dem Innenring, die die Walzen und den Käfig halten, und einem glatten Außenring.Diese Konstruktion ermöglicht eine axiale Verschiebung innerhalb bestimmter GrenzenAus diesem Grund werden Walzlager der N-Serie in nicht lokalisierenden Lagerbaugruppen verwendet.
NNU-Baureihe - sind doppelreife zylindrische Walzlager mit drei festen Rippen am Außenring und einem glatten Innenring.der Welle im Verhältnis zum Gehäuse. Daher werden die Walzlager der NU-Serie in nicht lokalisierenden Lagerbaugruppen verwendet.
Beschreibung des Produkts
Zylindrische Walzlager wie NU, NJ, NUP, N, NF und zweispurige Walzlager wie NNU und NN.Die zylindrischen Walzlager sind eine Struktur, in der der Innenring und der Außenring trennbar sind.SL-Typ zylindrische Walzlager können über den inneren oder äußeren Ring neu geschmiert werden.Hierzu verfügen beide Ringe mit zylindrischen Walzlagern über eine integrierte Umfangsschmierungsgrabe und axiale Schmierlöcher.
| Name |
Zylindrische Walzlager
|
| Material |
Chromstahl |
| Typ der Dichtung |
Geöffnet |
| Präzisionsbewertung |
ABEC1, ABEC3, ABEC5, ABEC7, ABEC9 |
| Anzahl der Zeilen |
Einzelreihe, Doppelreihe, Vierreihe |
| OEM-Produkte |
Akzeptabel |
| Proben |
Erhältlich |
| Zertifizierung |
ISO 9001:2000 |
| Eigenschaften |
1.Hochwertigkeit und guter Service
2.Mehr Reibung und geringer Lärm
3.Wettbewerbsfähige Preise
4.Fähigkeit, schwere Lasten zu tragen
5.Geringerer Reibungskoeffizient
6.Hochgeschwindigkeitsbegrenzung
7.Großer Größenbereich: Innendurchmesser von 20 mm bis 800 mm.
8.Variationen der Struktur:NU,N,NJ,NF,NUP,NH,NCL...V,NB,NU...V,NNU,NNCF,NNCL,NNCS,FC,FCD,FCDP...
|
Modellnummer des zylindrischen Walzlagers:
Zylinderhaltiges Zylinderhaltiges Rollenlagermodell
| Modell Nr. |
d(mm) |
D (mm) |
T (mm) |
W ((KG) |
| Nomenklatur |
20 |
47 |
14 |
0.11 |
| NU205 |
25 |
52 |
15 |
0.137 |
| Nomenklatur |
30 |
62 |
16 |
0.211 |
| Nomenklatur |
35 |
72 |
17 |
0.3 |
| Nomenklatur |
40 |
80 |
18 |
0.382 |
| Nomenklatur |
45 |
85 |
19 |
0.438 |
| NU210 |
50 |
90 |
20 |
0.493 |
| Nomenklatur |
55 |
100 |
21 |
0.648 |
| Nomenklatur |
60 |
110 |
22 |
0.84 |
| Nomenklatur |
65 |
120 |
23 |
1.07 |
| Nomenklatur |
70 |
125 |
24 |
1.16 |
| Nomenklatur |
75 |
130 |
25 |
1.25 |
| Nomenklatur |
80 |
140 |
26 |
1.5 |
| Nomenklatur |
85 |
150 |
27 |
2.5 |
| Nomenklatur |
90 |
160 |
30 |
2.35 |
| Nomenklatur |
95 |
170 |
32 |
2.8 |
| Nomenklatur |
100 |
180 |
34 |
3.42 |
| Nomenklatur |
105 |
190 |
36 |
4.07 |
| Nomenklatur |
110 |
200 |
38 |
4.73 |
| NU224 |
120 |
215 |
40 |
5.65 |
| Nomenklatur |
130 |
230 |
40 |
6.5 |
| Nomenklatur |
140 |
250 |
42 |
8.2 |
| Nomenklatur |
150 |
270 |
45 |
10.4 |
| Nomenklatur |
160 |
290 |
48 |
14.4 |
| Nomenklatur |
170 |
310 |
52 |
17.7 |
| Nomenklatur |
180 |
320 |
52 |
18.4 |
| Nomenklatur |
190 |
340 |
55 |
22.3 |
| NU240 |
200 |
360 |
58 |
26.6 |
| NU244 |
220 |
400 |
65 |
37.3 |
| NU248 |
240 |
440 |
72 |
50.5 |
| NU252 |
260 |
480 |
80 |
