Einführung

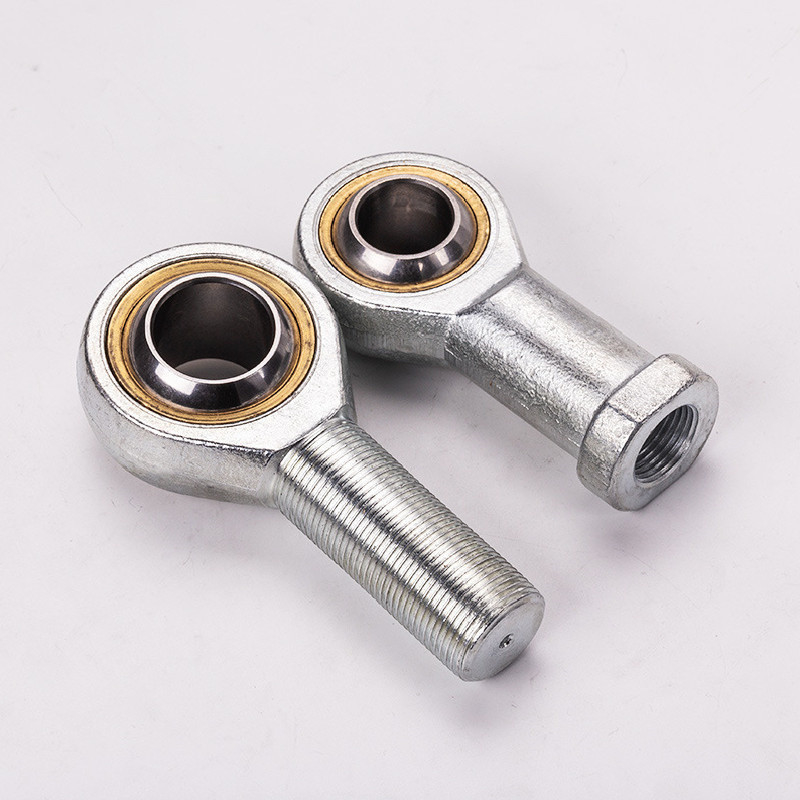

Gelenklager ist eine Art spezielle Struktur des Gleitlagers.Es ist einfacher in der Struktur als das Wälzlager, das hauptsächlich aus einem kugelförmigen Innenring und einem kugelförmigen Außenring besteht, kann größere Lasten tragen, je nach den verschiedenen Typen und Strukturen, kann Last kombiniert werden, um Radiallast, Axiallast zu tragen und radial, axial existieren gleichzeitig.
Feature
1. Lager mit Reckstange, Recken mit rechtem oder linkem Außengewinde.
2. Verzinkung der Oberfläche des Stangenkörpers, des Gehäuses mit einem Schmierloch oder einem Schmiernippel.
3.Gelenkköpfe zulässige Betriebstemperatur, sind in einem Temperaturbereich von - 30 °C bis + 80 °C einsetzbar und behalten die Tragfähigkeit.
Anwendung
Es ist weit verbreitet in der Industrie der technischen Hydraulikölzylinder, Umformmaschinen, Maschinenbaumaschinen, Automatisierungsgeräte, automatischen Dämpfer, Wasserschutzmaschinen und so weiter.
Es wird im Allgemeinen bei niedriger Geschwindigkeit der Schwenkbewegung, der Winkelbewegung, verwendet, kann größere Lasten tragen, kann radiale Lasten, axiale Lasten oder das Gelenk der radialen, axialen Last tragen.
| CODE |
Abmessung (mm) |
Tragzahlen
KN |
Gewicht |
| |
d |
d3 6H |
B |
C1 |
W |
L3 min |
d2 |
L4 |
h1 |
L5 |
d4 |
d5 |
d1 |
α≈ |
dyn.CD |
Stat.Cs |
KG |
| PHS4 |
4 |
M4x0,7 |
7 |
5.25 |
8 |
8 |
14 |
31 |
24 |
4 |
8 |
9.5 |
6.5 |
13 |
3 |
5 |
0,009 |
| PHS5 |
5 |
M5×0,8 |
8 |
6 |
9 |
10 |
16 |
35 |
27 |
4 |
8.5 |
11 |
7.7 |
13 |
3.25 |
5.7 |
0,016 |
| PHS6 |
6 |
M6×1,0 |
9 |
6.75 |
11 |
12 |
18 |
39 |
30 |
5 |
10 |
13 |
8,96 |
13 |
4.3 |
7.2 |
0,022 |
| PHS8 |
8 |
M8×1,25 |
12 |
9 |
14 |
16 |
22 |
47 |
36 |
5 |
12.5 |
16 |
10.4 |
14 |
7.2 |
11.6 |
0,047 |
| PHS10 |
10 |
M10×1,5 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
fünfzehn |
19 |
12.9 |
13 |
10 |
14.5 |
0,077 |
| PHS12 |
12 |
M12×1,75 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
15.4 |
13 |
13.4 |
17 |
0,1 |
| PHS14 |
14 |
M14×2,0 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20 |
25 |
16.9 |
16 |
17 |
24 |
0,16 |
| PHS16 |
16 |
M16×2,0 |
21 |
fünfzehn |
22 |
28 |
40 |
84 |
64 |
8 |
22 |
27 |
19.4 |
fünfzehn |
21.6 |
28.5 |
0,22 |
| PHS18 |
18 |
M18×1,5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
10 |
25 |
31 |
21.9 |
fünfzehn |
26 |
42.5 |
0,32 |
| PHS20 |
20 |
M20×1,5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
10 |
27.5 |
34 |
24.4 |
14 |
31.5 |
42.5 |
0,42 |
| PHS22 |
22 |
M22×1,5 |
28 |
20 |
32 |
37 |
54 |
111 |
84 |
12 |
30 |
38 |
25.8 |
fünfzehn |
47.5 |
68 |
0,54 |
| PHS25 |
25 |
M24×2,0 |
31 |
22 |
36 |
42 |
60 |
124 |
94 |
12 |
33.5 |
42 |
29.6 |
fünfzehn |
47.5 |
68 |
0,73 |
| PHS28 |
28 |
M27×2,0 |
35 |
24 |
41 |
48 |
66 |
136 |
103 |
14 |
37 |
46 |
32.3 |
fünfzehn |
58 |
75.5 |
0,98 |
| PHS30 |
30 |
M30×2,0 |
37 |
25 |
41 |
51 |
70 |
145 |
110 |
fünfzehn |
40 |
50 |
34.8 |
17 |
64 |
88 |
1.1 |
