Nadel-Lager sind die Rollenlager mit den zylinderförmigen Rollenelementen, verglichen mit dem Durchmesser, sind die Nadel dünn und lang, also werden sie Nadel genannt. Obgleich der Abschnitt klein ist, hat die Art von Lagern noch das hohe ablity der Last, es kann an die Situation von des Radialraumes eingeschränkt werden besonders gewöhnt sein.
Produktbau:
Nadellager bestehen einem Innenring (Welle), Nadelkäfig, Nadeln und aus einem Außenring. Die Rollen sind zylinderförmig dünn, und lang. Diese Lager sind kompakt, weil es weniger Freigabe zwischen dem Zapfendurchmesser und dem des Lagers gibt. Diese Qualität macht sie passend für Situationen, in denen es begrenzten Radialraum gibt.
Spezielle Richtungen:
Das Tragen der laufenden Freigaben- und Innerausschnittrundung sollte entsprechend unterschiedlichem reguliert werden
Bedingungen.
Maschinengebührn sollten für benutzt werden eindrücken passende oder thermische Installation, wann man das Lager installiert.
Begrenzt durch die Plastikkäfige (angefügt mit TN) und Dichtelementmaterial, Betriebstemperatur
ist -30℃--+100℃
Für Allgemeineinteilungsentwurf von Lagern, beziehen Sie sich die auf relevante Empfehlung in angewendet
Technologie von Rollenlagern.
Teil der tragenden Spezifikation:
| Maße |
Dynamisch |
Statisch |
Dynamisch |
Statisch |
Bezeichnungen |
| D (Millimeter) |
d (Millimeter) |
C (Millimeter) |
C-kn |
C0 |
Franc |
F0r |
| 19 |
6 |
9,8 |
3,74 |
4,5 |
4,25 |
6,1 |
STO 6 TN |
| 19 |
6 |
11,8 |
3,52 |
3 |
1,93 |
2,75 |
NA 22/6.2RS |
| 24 |
8 |
9,8 |
4,13 |
5,4 |
7,5 |
10,8 |
STO 8 TN |
| 24 |
8 |
11,8 |
4,46 |
4,4 |
5 |
7,1 |
NA 22/8.2RS |
| 30 |
10 |
11,8 |
8,25 |
8,8 |
8,5 |
12,2 |
STO 10 |
| 30 |
10 |
13,8 |
6,44 |
7,2 |
12 |
17 |
NA 2200.2RS |
| 32 |
12 |
11,8 |
8,8 |
9,8 |
8,3 |
12 |
STO 12 |
| 32 |
12 |
13,8 |
6,93 |
8,15 |
11,6 |
16,6 |
NA 2201.2RS |
| 35 |
15 |
11,8 |
9,13 |
10,6 |
7,1 |
10 |
STO 15 |
| 35 |
15 |
13,8 |
7,21 |
9 |
9,65 |
13,7 |
NA 2202.2RS |
| 40 |
17 |
15,8 |
9,35 |
12,9 |
16 |
22,8 |
NA 2203.2RS |
| 40 |
17 |
15,8 |
14,2 |
17,6 |
12 |
17,3 |

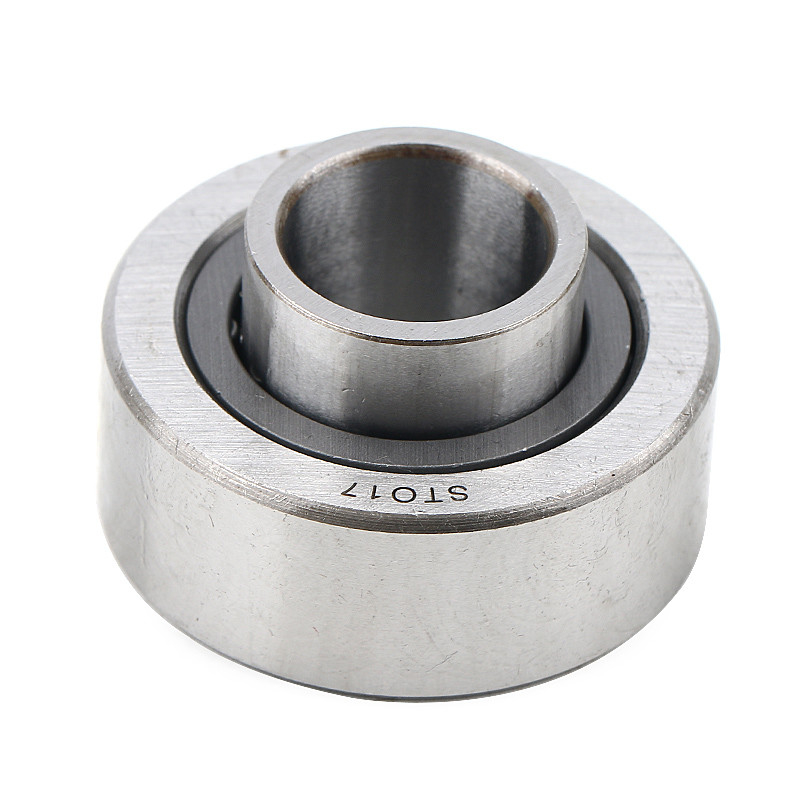

STO 17 |
| 47 |
20 |
15,8 |
16,1 |
21,2 |
18,6 |
26,5 |
STO 20 |
| 47 |
20 |
17,8 |
15,4 |
17,3 |
17,6 |
25,5 |
NA 2204.2RS |
| 52 |
25 |
15,8 |
16,5 |
22,8 |
18 |
26 |
STO 25 |
| 52 |
25 |
17,8 |
16,1 |
19 |
17,3 |
24,5 |
NA 2205.2RS |
| 62 |
30 |
19,8 |
17,6 |
24,5 |
28,5 |
40,5 |
NA 2206.2RS |
| 62 |
30 |
19,8 |
22,9 |
34,5 |
23,6 |
33,5 |
STO 30 |
| 72 |
35 |
19,8 |
25,5 |
40,5 |
36 |
51 |
STO 35 |
| 72 |
35 |
22,7 |
22 |
34 |
39 |
56 |
NA 2207.2RS |
| 80 |
40 |
19,8 |
23,8 |
39 |
34,5 |
49 |
STO 40 |
| 80 |
40 |
22,7 |
27 |
39 |
37,5 |
53 |
NA 2208.2RS |
| 85 |
45 |
19,8 |
25,1 |
43 |
34,5 |
50 |
STO 45 |
| 90 |
50 |
19,8 |
26 |
45,5 |
34,5 |
50 |
STO 50 |
| 90 |
50 |
22,7 |
27 |
41,5 |
36,5 |
52 |
NA 2210.2RS |
Material:
Material für Nadel ist der Wälzlagerstahl GCr15 und löschen-verhärtet HRC60-65
Material für inneres und Außenringe ist der Wälzlagerstahl GCr15 und löschen-verhärtet HRC60-65
Material für Käfige ist Stahl- der Qualität kohlenstoffarmes oder verstärktes Nylon.
