Hervorheben:
Langlebiges Gut 14mm Rod Ends Bearing
, SI14TK Rod Ends Bearing
, Innengewinde Rod Ends Bearing

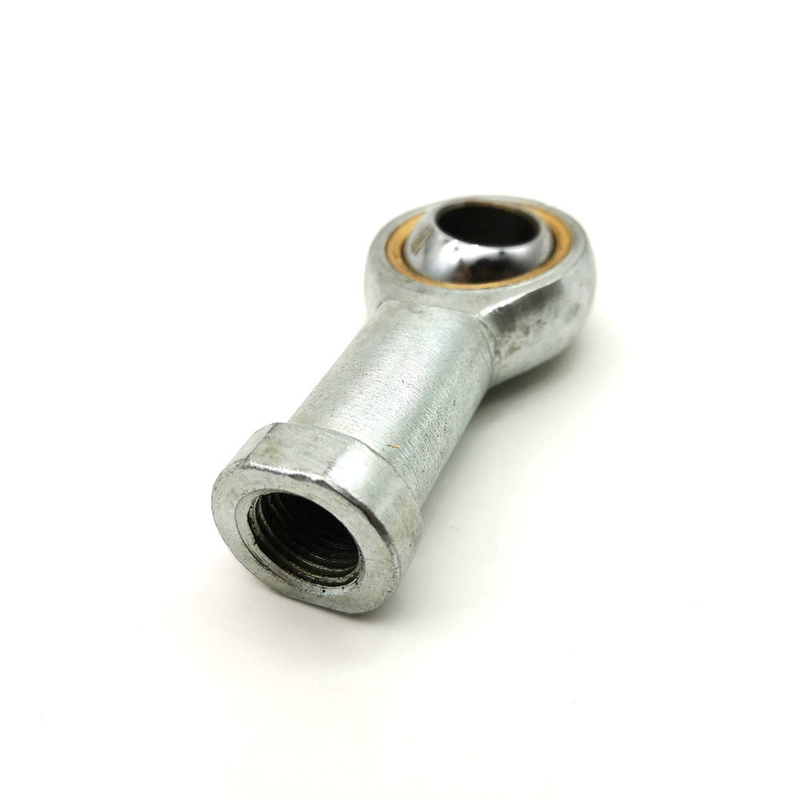

Innengewinde SI14TK Rod Ends Bearing SI14T/K des langlebigen Gutes 14mm
Innengewinde SI14TK Rod End Joint Bearing
Beschreibung des Kugelgelenklagers:
Ein Stangenendelager, alias ein heim Gelenk (Nordamerika) oder stiegen gemeinsam (BRITISCH und anderswo), ist ein mechanisches artikulierendes Gelenk. Der Vorteil des heim Gelenkes ist, dass der Balleinsatz die Stange oder das Überschreiten durch in begrenztem Umfang falsch ausgerichtet zu werden ermöglicht ihn wegzulaufen, (ein Winkel anders als 90 Grad)
Gemeinsames Lager wird durch ein inneres beherrscht und äußerer Bereich innerhalb eines kugelförmigen Außenrings, kann einer größeren Last widerstehen. Entsprechend ihren verschiedenen Arten und Strukturen, die der Radiallast, axialer Last oder Radialstrahl widerstehen können, axiale gemeinsame Last. Da die Innenseite des äußeren Bereichs Verbundwerkstoffe einlegte, damit die Arbeit im selbstschmierenden Lager erzeugt werden kann. Im Allgemeinen verwendet für langsamere Schwingenbewegung, aber auch für den Neigungswinkel innerhalb eines bestimmten Bewegungsbereichs, wenn das große Oberteilloch der Stützwelle und der Wellenversetzung, noch richtig zu arbeiten. Selbstschmierende zusätzliche tragende Gelenke benutzt in der Wasserwirtschaft, in fachkundiger Maschinerie und in anderen Industrien.
1.Features des Stangenendelagers
• Schleifkontaktoberfläche: steel/PTFE
• Schmieren: Wartungsfrei
• Wohnung: Edelstahl 304
• Innenring: 420 Edelstahl, wärmebehandeltes HRC54-60
• Außenring: Edelstahl 304
• Zwischenlage: PTFE
2. Stangenende, das Anwendung trägt
Stangenendelager sind im Wasserbau, das Metall weitverbreitet, das Maschine, Baumaschinen, Automatisierungsausrüstung, Automobilstoßdämpfer, Wassermaschineriewehrschütz, Schiffsschleuse, Textilmaschinerie bildet.
|
Lager
|
Maße (Millimeter)
|
Masse
|
|
d
|
d3
|
B
|
Kilogramm
|
|
6H
|
|
SI5T/K
|
5
|
M5x0.8
|
8
|
0,016
|
|
SI6T/K
|
6
|
M6x1.0
|
9
|
0,022
|
|
SI8T/K
|
8
|
M8x1.25
|
12
|
0,047
|
|
SI10T/K
|
10
|
M10x1.5
|
14
|
0,077
|
|
SI10-1T/K
|
10
|
M10x1.25
|
14
|
0,077
|
|
SI12T/K
|
12
|
M12x1.75
|
16
|
0,1
|
|
SI12-1T/K
|
12
|
M12x1.25
|
16
|
0,1
|
|
SI14T/K
|
14
|
M14x2.0
|
19
|
0,16
|
|
SI14-1T/K
|
14
|
M14x1.5
|
19
|
0,16
|
|
SI16T/K
|
16
|
M16x2.0
|
21
|
0,22
|
|
SI16-1T/K
|
16
|
M16x1.5
|
21
|
0,22
|
|
SI18T/K
|
18
|
M18x1.5
|
23
|
0,32
|
|
SI20T/K
|
20
|
M20x1.5
|
25
|
0,42
|
|
SI22T/K
|
22
|
M22x1.5
|
28
|
0,54
|
|
SI25T/K
|
25
|
M24x2.0
|
31
|
0,72
|
|
SI28T/K
|
28
|
M27x2.0
|
35
|
0,82
|
|
SI30T/K
|
30
|
M30x2.0
|
37
|
1,1
|
|
SI30-1T/K
|
30
|
M27x2.0
|
37
|
1,1
|
|
SI35T/K
|
35
|
M36x2.0
|
43
|
1,6
|
|
SI40T/K
|
40
|
M42x2.0
|
49
|
2,4
|
|
SI50T/K
|
50
|
M48x2.0
|
60
|
5
|
|
Tragen nein.
|
Grenzmaße Millimeter
|
Masse
|
|
d
|
B
|
DK
|
Kilogramm
|
|
|
|
Position 5
|
5
|
8
|
11,1
|
0,016
|
|
Position 6
|
6
|
9
|
12,7
|
0,026
|
|
Position 8
|
8
|
12
|
15,9
|
0,044
|
|
Position 10
|
10
|
14
|
19,1
|
0,072
|
|
Position 12
|
12
|
16
|
22,2
|
0,108
|
|
Position 14
|
14
|
19
|
25,4
|
0,161
|
|
Position 16
|
16
|
21
|
28,6
|
0,225
|
|
Position 18
|
18
|
23
|
31,8
|
0,295
|
|
Position 20
|
20
|
25
|
34,9
|
0,382
|
|
Position 22
|
22
|
28
|
38,1
|
0,488
|
|
Position 25
|
25
|
31
|
42,9
|
0,749
|
|
Position 28
|
28
|
35
|
47,6
|
0,949
|
|
Position 30
|
30
|
37
|
50,8
|
1,13
|
