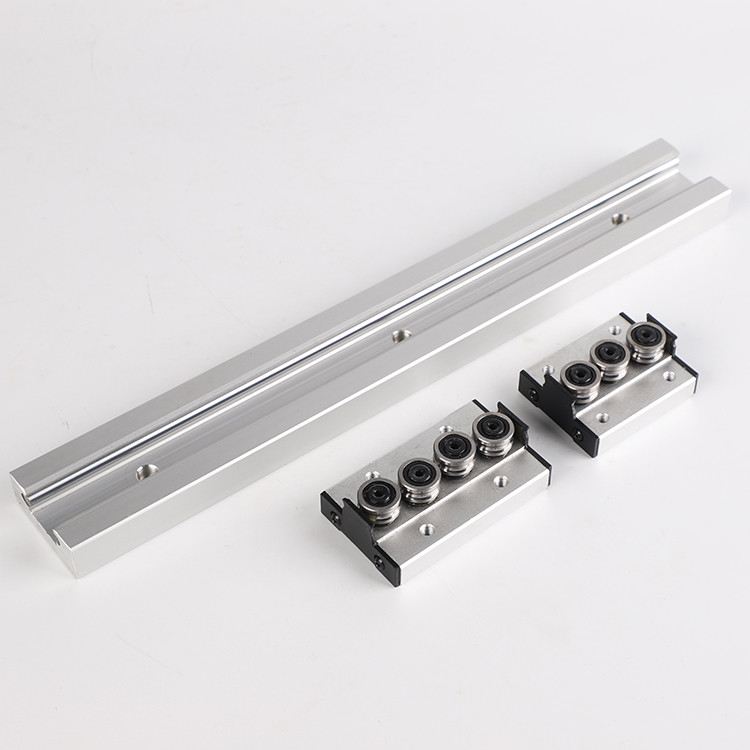

Lager: Aluminiumstützschienen/Shaft-Stützschiene/runder linearer Führer:
Runde lineare Führer-Arten:
(1), SBR-C12, SBR-C13, SBR-C16, SBR-C20, SBR-C25, SBR-C30, SBR-C35, SBR-C40, SBR-C50;
(2), TBR-C16, TBR-C20, TBR-C25, TBR-C30.
Lineare Dia-Block-Lager:
(1) SBR12UU/LUU, SBR13UU/LUU, SBR16UU/LUU, SBR20UU/LUU, SBR25UU/LUU, SBR30UU/LUU
SBR40UU/LUU, SBR50UU/LUU;
(2) TBR16UU/LUU, TBR20UU/LUU, TBR25UU/LUU, TBR30UU/LUU
Produkt-Eigenschaften:
A. Dynamic und Haftreibungswiderstandunterschied ist klein, der hilfreich ist, die Wartegeschwindigkeit und die Empfindlichkeit von CNC-System zu verbessern;
B. Die treibende Energie ist klein, die den Energieverbrauch verringert;
C. High, das Genauigkeit und die Positionierung von Genauigkeit wiederholen in Position bringt;
D. Indem man die Vorspannung erhöht, wird die Starrheit groß erhöht;
E. Unter Verwendung zusammengepaßter Führer rais hat es den Effekt der Homogenisierung des Fehlers;
F. Kann der Last von auf und ab oder so widerstehen;
G. Das Ende und die Seite können manuell oder automatisches sein geschmiert durch Ölschale;
H. Es hat den Entwurf und die Fertigung der mechanischen Struktur vereinfacht, deshalb die Herstellungskosten verringerte.
Spezifikationen
LSA-A/LSA-LA Reihe
| Modell |
Maße |
Schiebergröße |
|
Höhe
H
|
Breite
W
|
Länge
L
|
W2 |
H2 |
B |
C |
S*l |
L1 |
T |
T1 |
N |
G |
K |
d1 |
Düsenspezifikation |
| LSA 15 A |
24 |
47 |
56,3 |
16 |
4,7 |
38 |
30 |
M5*11 |
39,3 |
7 |
11 |
4,3 |
7 |
3,2 |
3,3 |
G-M4 |
|
LSA 20 A
LA LSA 20
|
30 |
63 |
72,9
88,8
|
21,5 |
4 |
53 |
40 |
M6*10 |
51,3
67,2
|
7 |
10 |
5 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 25 A
LA LSA 25
|
36 |
70 |
81,6
100,6
|
23,5 |
5,5 |
57 |
45 |
M8*16 |
59
78
|
11 |
16 |
6 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 30 A
LA LSA 30
|
42 |
90 |
97
119,2
|
31 |
7 |
72 |
52 |
M10*18 |
71,4
93,6
|
11 |
18 |
7 |
12 |
6,5 |
3,3 |
G-M6 |
|
LSA 35 A
LA LSA 35
|
48 |
100 |
111,2
136,6
|
33 |
7,5 |
82 |
62 |
M10*21 |
81
106,4
|
13 |
21 |
8 |
11,5 |
8,6 |
3,3 |
G-M6 |
|
LSA 45 A
LA LSA 45
|
60 |
120 |
137,7
169,5
|
37,5 |
10 |
100 |
80 |
M12*25 |
102,5
134,3
|
13 |
25 |
10 |
13,5 |
10,6 |
3,3 |
G-PT1/8 |
| Modell |
Schienengröße |
Grundbeladungsbewertung |
Zulässiger Drehmoment |
Gewicht |
|
Höhe
H
|
Breite
W
|
Neigung
P
|
E
Geschlechtskrankheit
|
D*h*d |
Dynamische Last C
KN
|
Statische Belastung C0
KN
|
Parlamentarier
KN*m
|
MEIN
KN*m
|
HERR
KN*m
|
Schieber
Kilogramm
|
Führer
KG/m
|
| Einzeln * |
Double* |
Einzeln * |
Double* |
| LSA 15 A |
15 |
15 |
60 |
20 |
7.5*5.3*4.5 |
11,8 |
18,9 |
0,12 |
0,68 |
0,12 |
0,68 |
0,14 |
0,18 |
1,5 |
|
LSA 20 A
LA LSA 20
|
20 |
18 |
60 |
20 |
9.5*8.5*6 |
19,7
23,3
|
29,5
39,3
|
0,23
0,39
|
1,42
2,23
|
0,23
0,39
|
1,42
2,23
|
0,29
0,38
|
0,4
0,52
|
2,4 |
|
LSA 25 A
LA LSA 25
|
23 |
22 |
60 |
20 |
11*9*7 |
28,1
34,4
|
42,4
56,6
|
0,39
0,67
|
2,20
3,52
|
0,39
0,67
|
2,20
3,52
|
0,48
0,63
|
0,62
0,82
|
3,4 |
|
LSA 30 A
LA LSA 30
|
28 |
26 |
80 |
20 |
14*12*9 |
39,2
47,9
|
57,8
77,0
|
0,62
1,07
|
3,67
5,81
|
0,62
1,07
|
3,67
5,81
|
0,79
1,05
|
1,09
1,43
|
4,8 |
|
LSA 35 A
LA LSA 35
|
34 |
29 |
80 |
20 |
14*12*9 |
52,0
63,6
|
75,5
100,6
|
0,93
1,60
|
5,47
8,67
|
0,93
1,60
|
5,47
8,67
|
1,25
1,67
|
1,61
2,11
|
6,6 |
|
LSA 45 A
LA LSA 45
|
45 |
38 |
105 |
22,5 |
20*17*14 |
83,8
102,4
|
117,9
157,3
|
1,81
3,13
|
10,67
16,95
|
1,81
3,13
|
10,67
16,95
|
2,57
3,43
|
2,98
3,9
|
11,5 |
Anmerkung: Anforderungen für Spezifikationen 55 und 65, benutzen bitte LSA-B/LSA-LB Modell.
Note*: Einzeln: einzelnes Schieber Doppeltes: doppeltes Dia vereinbarte fest.
Anmerkung: Die grundlegende bewertete Ermüdungsfestigkeit des linearen Führers des Ballrollens ist C 50km. Wenn das C der bewerteten Ermüdungsfestigkeit von 50km bis 100km umgewandelt wird, kann sein C100 in der unteren Form C=C100*1.26 verwendet werden.
Lineare Führervorteile:
Starrheit A. High und hohe Last
B.Smooth Laufen, lärmarm und Nichtverschmutzung
C.High-accurancy u. einfache Aufstellung
Anwendung:
Elektronische Ausrüstung, Zugprüfmaschine und die digitale dreidimensionale beigeordnete Messausrüstung,
Präzisionsausrüstung und Multiachsenwerkzeugmaschinen, Pressen, Werkzeugschleifer, automatische Brennschneidenmaschine,
Drucker, Kartensortiermaschine, Nahrungsmittelverpackungsmaschinen und andere Industriemaschinen, die Komponenten schieben
