Hervorheben:

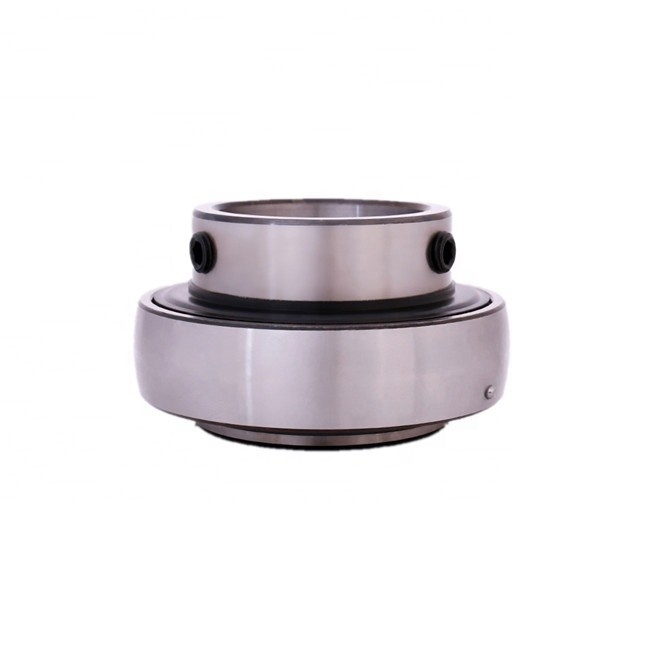

Einsatz-Lager des Lagersitz-Uk209
, Landwirtschafts-Maschinerie-Lagersitz-Einsatz-Lager
, Lager des Lagersitzes Uk209
Einsatz des Lagersitz-Uk209, der für Landwirtschafts-Maschinerie trägt
Kissenblöcke-Einsatzlager uk209
Einfügung von Kugellagern:
UC, RB, UCX, NA, HC, UK, ER, SER, SA, SB, NAA, CS
Größe: 201 bis 218, 305 bis 318
Material: Edelstahl, Chromstahl, Kunststoff
Das innere Loch ist in metrischen und Zollgröße nach verschiedenen Markt
Kann mit oder ohne Fett auf unserem Ring sein
mit einem Durchmesser von mehr als 20 mm
Das Kissenblocklager (Puter Kugellager) ist eigentlich der tiefe Rillenball mit einer Form, charakteristisch ist sein Außendurchmesser für die kugelförmige Oberfläche,kann mit dem entsprechenden konkaven kugelförmigen Lager übereinstimmen Selbstgerichtungseffekt innerhalb des äußeren kugelförmigen Lagers ist für die erforderliche Ausrüstung und Teile der einfachen Situation geeignet, z. B. für landwirtschaftliche Maschinen, Verkehrssysteme oder für Baumaschinen.
Wird hauptsächlich zum Tragen von Radialbelastungen verwendet, hauptsächlich Radial- und Achslastungen, und darf nicht allein mit Achslast getragen werden,das Lager kann getrennt vom inneren Ring (mit voller Reihe von Walzen und Halter) und dem äußeren Ring montiert werdenDiese Art von Lagern darf keine geneigte Welle im Verhältnis zur Schale aufweisen, da bei Radiallast eine zusätzliche Achskraft entsteht.
| Das Lager Nr. |
d |
D |
Zwei |
Ich bin... |
n |
m |
G |
Ds |
Gewicht |
| mm |
(in kg) |
| UC202 |
15 |
40 |
27.4 |
14 |
11.5 |
15.9 |
4.5 |
M5x0.8 |
0.14 |
| UC203 |
17 |
40 |
27.4 |
14 |
11.5 |
15.9 |
4.5 |
M5x0.8 |
0.13 |
| UC204 |
20 |
47 |
31 |
17 |
12.3 |
18.7 |
5 |
M6x1.0 |
0.18 |
| UC205 |
25 |
52 |
34.1 |
17 |
14.3 |
19.8 |
5 |
M6x1.0 |
0.22 |
| UC206 |
30 |
62 |
38.1 |
19 |
15.9 |
22.2 |
5 |
M6x1.0 |
0.34 |
| UC207 |
35 |
72 |
42.9 |
20 |
17.5 |
25.4 |
7 |
M8x1.0 |
0.52 |
| UC208 |
40 |
80 |
49.2 |
21 |
19 |
30.2 |
8 |
M8x1.0 |
0.68 |
| UC209 |
45 |
85 |
49.2 |
22 |
19 |
30.2 |
8 |
M8x1.0 |
0.78 |
| UC210 |
50 |
90 |
51.6 |
22 |
19 |
32.6 |
10 |
M10x1.25 |
0.85 |
| UC211 |
55 |
100 |
55.6 |
25 |
22.2 |
33.4 |
10 |
M10x1.25 |
1.22 |
| UC212 |
60 |
110 |
65.1 |
27 |
25.4 |
39.7 |
10 |
M10x1.25 |
1.65 |
| UC213 |
65 |
120 |
65.1 |
29 |
25.4 |
39.7 |
10 |
M10x1.25 |
1.96 |
| UC214 |
70 |
125 |
74.6 |
30 |
30.2 |
44.4 |
12 |
M12x1.5 |
2.06 |
| UC215 |
75 |
130 |
77.8 |
30 |
33.3 |
44.5 |
12 |
M12x1.5 |
2.3 |
| UC216 |
80 |
140 |
82.6 |
33 |
33.3 |
49.3 |
12 |
M12x1.5 |
2.79 |
| UC217 |
85 |
150 |
85.7 |
35 |
34.1 |
51.6 |
12 |
M12x1.5 |
3.59 |
| UC218 |
90 |
160 |
96 |
37 |
39.7 |
56.3 |
12 |
M12x1.5 |
4.45 |
| UC220 |
100 |
180 |
108 |
41 |
|
|
|
|
4.56 |
| |
|
|
|
|
|
|
|
|
|
UK209 Kissenblocklager der britischen Serie
| Lagermodell |
Abmessungen (mm) |
Gewicht ((Kg) |
Dynamische Belastung
Der Wert der Verpackung ist zu berücksichtigen.
|
Statische Belastung Cor ((KN) |
Geschwindigkeitsbegrenzung
(r/min)
|
| Neues |
Alt |
d0 |
dZ |
D |
D1 |
B3 |
B |
B2 |
C |
| UK205+H2305 |
290504 |
20 |
25 |
52 |
38 |
35 |
26 |
8 |
17 |
0.25 |
10.78 |
6.98 |
3400 |
| UK206+H2306 |
290505 |
25 |
30 |
62 |
45 |
38 |
28 |
8 |
19 |
0.36 |
14.97 |
10.04 |
2800 |
| UK207+H2307 |
290506 |
30 |
35 |
72 |
52 |
43 |
30 |
9 |
20 |
0.57 |
19.75 |
13.67 |
2400 |
| UK208+H2308 |
290507 |
35 |
40 |
80 |
58 |
46 |
31 |
10 |
21 |
0.74 |
22.71 |
15.94 |
2200 |
| UK209+H2309 |
290508 |
40 |
45 |
85 |
65 |
50 |
33 |
11 |
22 |
0.83 |
24.36 |
17.71 |
1900 |
| UK210+H2310 |
290509 |
45 |
50 |
90 |
70 |
55 |
35 |
12 |
24 |
0.97 |
26.98 |
19.84 |
1800 |
| UK211+H2311 |
290510 |
50 |
55 |
100 |
75 |
59 |
39 |
12 |
25 |
1.26 |
33.37 |
25.11 |
1600 |
| UK212+H2312 |
290511 |
55 |
60 |
110 |
80 |
62 |
41 |
13 |
27 |
1.59 |
36.74 |
27.97 |
1500 |
Anbringung von Kissenlagern:
Kissenblocklager werden in der Automobilindustrie, Elektrotechnik (Hausgeräte, Elektrowerkzeuge, Fitnessgeräte, Motoren, Medizinprodukte, Motorräder, Textilmaschinen) weit verbreitet.Kissenblocklager für Ausrüstung, Instrumenten, Baumaschinen, Fahrzeuge, landwirtschaftliche Maschinen und verschiedene Spezialmaschinen
