                                                                                                                                                                                                                                                CM5 Kugelgelenk Rod End Bearing, Comh20T-Kugelgelenk Rod End Bearing, Stangenende des Gelenkes CM5


Material:	Wälzlagerstahl	Härte:	60-64
Anwendung:	Industrie, Maschinerie, Luftfahrt, landwirtschaftlich, Präzision	Typ:	STANGENENDE
Präzisions-Bewertung:	Hohe Präzision	Schmierung:	Öl-Fett

Material:	Wälzlagerstahl
Härte:	60-64
Anwendung:	Industrie, Maschinerie, Luftfahrt, landwirtschaftlich, Präzision
Typ:	STANGENENDE
Präzisions-Bewertung:	Hohe Präzision
Schmierung:	Öl-Fett

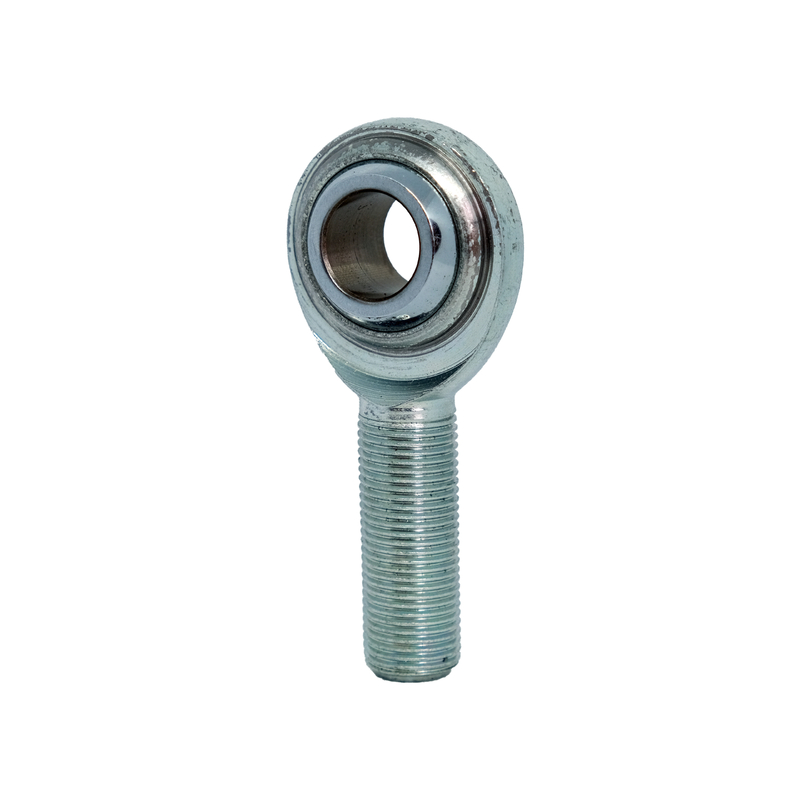

Lager CM5 Kugelgelenk-Rod End Bearing Comhs 20T

Ballgelenkstiel Endlager

Stangendlager bestehen aus einem reinen kugelförmigen Gelenkeil mit einer äußeren Gewindewelle.

Diese Lager können gleichzeitig eine große Radiallast und eine bidirektionale Achsbelastung tragen.

Das Lager hat einen kugelförmigen Innenring, der direkt mit der Bohrfläche des Körpers aus einer speziellen Bronzelegierung in Berührung kommt.

Dies ermöglicht eine reibungslosere Dreh- und Schwingungsbewegung und verbessert die Verschleiß- und Belastungsfähigkeit.

1.Eigenschaften des Stabendlagers

• Schiebeoberfläche: Stahl/PTFE

• Schmierung: wartungsfrei

• Gehäuse: 304 Edelstahl

• Innerer Ring: 420 rostfreier Stahl, Wärmebehandlung HRC54-60

• Außenring: Edelstahl 304

• Auskleidung: PTFE

2Anwendungen von Stangendlagern

Steinschaltlager werden in der Wassertechnik, Metallformmaschine, Baumaschinen, Automatisierungsausrüstung, Auto-Schockdämpfer, Wassermaschinen Schleuse Tor, Navigationsschloss,Textilmaschinen.

	Material
	BALLEN	Körper
	52100 Stahl	CO2-armer Stahl
	Rc 56 MIN.	Zinkbeschichtet
	mit einer Breite von nicht mehr als 20 mm	CHROMAT-Behandelt

Männliche Stange Ende		B Die DIA.	D Die DIA.	W Breite	T Breite	BALLEN Die DIA.	Eine LGTH	N THD.	C LGTH	a°MIS Winkel	ULT. Statik RADIAL Beförderung (Pfund)	Näherung. Gewicht (Pfund)
Rechte Hand Teil Nr.	Linke Hand Teil Nr.	+.0025 -.0005	+.010 -.010	+.000 -.005	+.005 -.005	- Das ist REF.	+.015 -.015	UNF 3A	+.062 -.031	- Das ist REF.	ULT. Statik RADIAL Beförderung (Pfund)	Näherung. Gewicht (Pfund)
CM3*	CM3*	.1900	.625	.312	.234	.437	1.250	10 bis 32	.750	20	1,210	.03
CM4*	CM4*	.2500	.750	.375	.250	.500	1.562	Ein Beispiel:	1.000	27	2,225	.04
CM5*	CM5*	.3125	.875	.437	.312	.625	1.875	5/16-24	1.250	22	3,600	.07
CM6	CM6	.3750	1.000	.500	.359	.719	1.938	3/8-24	1.250	22	5,100	.11
CM7	CM7	.4375	1.125	.562	.406	.812	2.125	7/16-20	1.375	21	6,402	.15
CM8	CM8	.5000	1.312	.625	.453	.937	2.438	1 / 2 bis 20	1.500	20	8,386	.24
CM10	CM10	.6250	1.500	.750	.484	1.125	2.625	5/8-18	1.625	26	9,813	.36
CM12	CM12	.7500	1.750	.875	.593	1.312	2.875	3/4-16	1.750	24	14,290	.57

Lager CM5 Kugelgelenk-Rod End Bearing Comhs 20T 1
