Einzelheiten zum Produkt
Herkunftsort: China
Markenname: SFT
Modellnummer: PHS16
Zahlungs- und Versandbedingungen
Min Bestellmenge: Verkäuflich
Preis: negotiable
Verpackung Informationen: Karton, Palette
Lieferzeit: 30-45days
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000pcs/Month
Farbe: |
Splitter |
Art: |
STANGENENDE |
Material: |
Verchromter Stahl |
Bohrungs-Größe: |
5 - 30 Millimeter |
Anwendung: |
Industrie, Maschinenbau |
Eigenschaft: |
lärmarm |
Farbe: |
Splitter |
Art: |
STANGENENDE |
Material: |
Verchromter Stahl |
Bohrungs-Größe: |
5 - 30 Millimeter |
Anwendung: |
Industrie, Maschinenbau |
Eigenschaft: |
lärmarm |

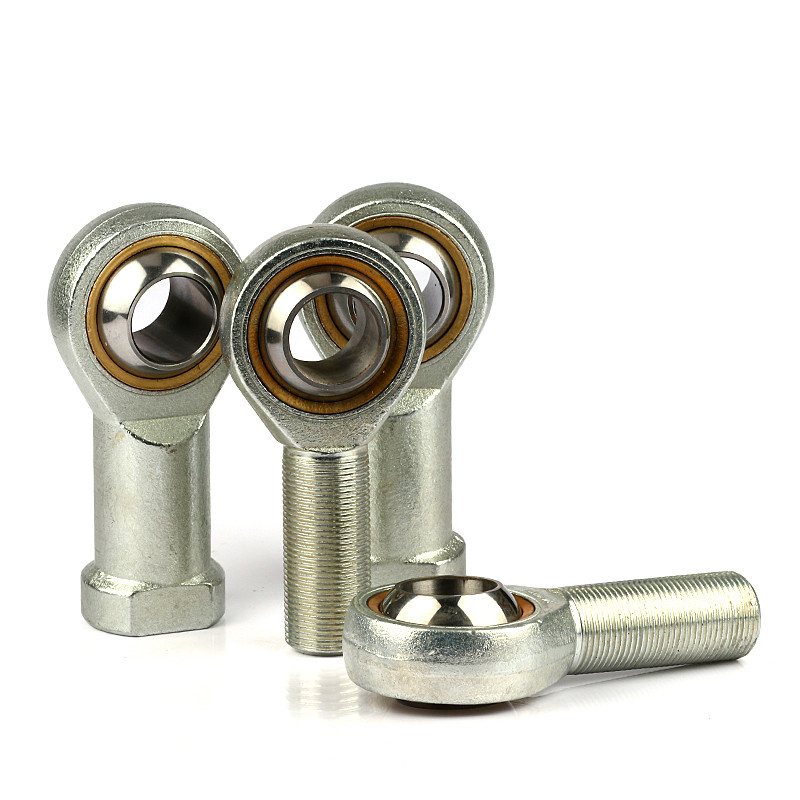

Hochpräzises Kugelgelenk-Stangenkopflager mit Innengewinde
Beschreibung vonLager für Gewindestangenköpfe:
Gelenkkopflager bestehen aus einem augenförmigen Kopf mit integriertem Schaft, der ein Gehäuse bildet, und einem Standard-Gelenklager oder einem Innenring mit Gelenklager oder einem Innenring mit Gelenklager und einer Gleitschicht zwischen der Bohrung des Kopfes und dem Innenring.Gelenkköpfe sind in der Regel mit links- oder rechtsgängigem Innen- oder Außengewinde erhältlich.Gelenkköpfe haben die Gleitkontaktflächenkombinationen Stahl-auf-Stahl, Stahl-auf-Bronze, Stahl-auf-PTFE-Verbundwerkstoff, Stahl-auf-PTFE-Gewebe und Stahl-auf-PTFE-Kunststoff.
Das Stangenende ist ein sphärisches Gleitlager mit einem sphärischen Innenring, dessen Präzision und Härte der von Stahlkugellagern entspricht.Es ermöglicht eine sehr gleichmäßige Dreh- und Oszillationsbewegung ohne Spiel.
Anwendung vonLager für Gewindestangenköpfe:
Gelenkkopflager werden häufig in Autos, Kompressoren, im Baugewerbe, in Elektromotoren, in der Lebensmittelindustrie, in Haushaltsgeräten usw. eingesetzt. Als rollendes Element dreht es die Welt.
| Produktname |
SFT Nummer |
Abmessungen mm | Tragzahlen KN | Gewicht ≈kg |
|||||||||||||
| D | d3 | B | C1 max |
l1 max |
d2 max |
H | l2 max |
dk | R1s Mindest |
d1 | α° ≈ |
C | Co | ||||
| Gelenkkopflager | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0,3 | 7.7 | 13 | 3.25 | 5.7 | 0,013 | |
| Gelenkkopflager | POS6 | 6 | M6 | 9 | 6,75 | 23 | 20 | 36 | 46 | 12.7 | 0,3 | 8.9 | 13 | 4.3 | 72 | 0,02 | |
| Gelenkkopflager | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0,3 | 10.3 | 14 | 7.2 | 11.6 | 0,03 | |
| Gelenkkopflager | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0,3 | 12.9 | 13 | 10 | 14.5 | 0,055 | |
| Gelenkkopflager | POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0,3 | 15.4 | 13 | 13.4 | 17 | 0,085 | |
| Gelenkkopflager | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0,3 | 16.8 | 16 | 17 | 24 | 0,14 | |
| Gelenkkopflager | POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0,3 | 19.3 | 15 | 21.6 | 28.5 | 0,21 | |
| Gelenkkopflager | POS18 | 18 | M18X1,5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31,75 | 0,3 | 21.8 | 15 | 26 | 42,5 | 0,28 | |
| Gelenkkopflager | POS20 | 20 | M20X1,5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0,3 | 24.3 | 14 | 31.5 | 52,5 | 0,38 | |
| Gelenkkopflager | POS22 | 22 | M22X1,5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0,3 | 25.8 | 15 | 38 | 57 | 0,48 | |
| Gelenkkopflager | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42,85 | 0,3 | 29.5 | 15 | 47,5 | 68 | 0,64 | |
| Gelenkkopflager | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47,6 | 0,3 | 33.7 | 15 | 58 | 75,5 | 0,96 | |
| Gelenkkopflager | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0,3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| Produktname |
SFT Nummer |
Abmessungen mm | Tragzahlen KN | Gewicht ≈kg |
|||||||||||||||
| D | d3 | B | C1 max |
W | l3 Mindest |
d2 max |
l4 max |
h1 | l5 max |
d4 max |
d5 max |
dk | α° ≈ |
C | Co | ||||
| Gelenkkopflager | PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0,016 | |
| Gelenkkopflager | PHS6 | 6 | M6 | 9 | 6,75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0,022 | |
| Gelenkkopflager | PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0,047 | |
| Gelenkkopflager | PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0,077 | |
| Gelenkkopflager | PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0,1 | |
| Gelenkkopflager | PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0,16 | |
| Gelenkkopflager | PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0,22 | |
| Gelenkkopflager | PHS18 | 18 | M18X1,5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31,75 | 15 | 26 | 42,5 | 0,32 | |
| Gelenkkopflager | PHS20 | 20 | M20X1,5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42,5 | 0,42 | |
| Gelenkkopflager | PHS22 | 22 | M22X1,5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0,54 | |
| Gelenkkopflager | PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42,85 | 15 | 47,5 | 68 | 0,73 | |
| Gelenkkopflager | PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47,6 | 15 | 58 | 75 | 0,98 | |
| Gelenkkopflager | PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 | |
Material vonLager für Gewindestangenköpfe:
Stangenende aus Stahl und verzinkt, mit Außen- oder Innengewinde, sphärische Oberfläche mit Bronzeauskleidung, Innenring aus Kohlenstoff-Chrom-Stahl, sphärische Oberfläche mit Verchromung, kann über einen Nippel oder ein Loch im Stangenende geschmiert werden.Es zeichnet sich durch große Tragfähigkeit, einfache Montage und Demontage sowie eine Vereinfachung des Mechanismus aus.
